Kiedy transformator olejowy ulegnie awarii, główna przyczyna może wydawać się prosta — przegrzanie, awaria izolacji lub nagłe wyłączenie. W rzeczywistości solidna izolacja jest często „cichym mnożnikiem” za kulisami: wpływa na wytrzymałość dielektryczną, starzenie termiczne, stabilność mechaniczną pod wpływem sił zwarciowych oraz stopień, w jakim układ olejowy pozostaje czysty i suchy przez lata pracy.
W tym artykule opisano, coMateriały elektroizolacyjne na transformatorach olejowychfaktycznie to robią, gdzie kupujący i inżynierowie najczęściej ulegają poparzeniu (dosłownie i finansowo) oraz jak wybrać materiały, które przetrwają produkcję, wysyłkę, suszenie, impregnacja olejem i długotrwała eksploatacja. Otrzymasz także listę kontrolną gotową do zamówienia, tabelę porównawczą i wskazówki dotyczące rozwiązywania problemów sekcja, która pomaga połączyć objawy z przyczynami na poziomie materialnym.
Bolesny punkt 1: „Ta sama nazwa, różne wyniki”.
Dwa materiały można oznaczyć podobnie (na przykład „preszpan”), ale znacznie różnić się jednorodnością gęstości, poziomem zanieczyszczeń, wilgotność i wytrzymałość na ściskanie. Różnice te ujawniają się później w postaci nierównej impregnacji olejem, lokalnych gorących punktów lub wyładowania częściowe na ostrych krawędziach.
Problem 2: „Przeszedł kontrolę przychodzącą, a następnie nie udało się go zamontować”.
Izolacja stała jest wrażliwa na manipulację. Czysta deska może stać się źródłem zanieczyszczeń, jeśli zostanie przecięta na zakurzonym sprzęcie, przechowywane w wilgotnym powietrzu lub dotykane bez podstawowej kontroli czystości – zwłaszcza przed procesem suszenia i olejowania próżniowego.
Punkt bolesny 3: „Margines termiczny został zjedzony.”
Jeśli system izolacji jest traktowany jak towar, transformator może utracić zapas cieplny. Kiedyś izolacja na bazie celulozy wiekiem degradację trudno odwrócić. Rezultatem jest krótsza oczekiwana długość życia i większe ryzyko w warunkach przeciążenia.
Punkt bolesny 4: „Warunki terenowe nie odpowiadają laboratorium”.
Nawet dobrze zaprojektowany system izolacji może ucierpieć, jeśli kontrola wilgoci, czystość oleju i procedury konserwacyjne są niewystarczające. Zanieczyszczenia olejem i wnikanie wody zmniejszają wytrzymałość dielektryczną i przyspieszają starzenie się izolacji zarówno płynnej, jak i stałej.
Kontrola rzeczywistości:Większość uszkodzeń izolacji nie jest spowodowana pojedynczą, dramatyczną wadą. Są one spowodowane drobnymi kompromisami układanie w stosy – dobór materiału + jakość cięcia + wilgoć + niedoskonałe suszenie + zanieczyszczenie + obciążenie eksploatacyjne. Celem jest wcześniejsze zatrzymanie stackowania.
W transformatorze zanurzonym w oleju izolacja płynna (olej) i izolacja stała (papier/tektura/kompozyty) są zaprojektowane tak, aby współpracowały ze sobą. Olej przepływa w celu chłodzenia i wypełnia puste przestrzenie; solidna izolacja zapewnia stabilne odstępy, wytrzymałość mechaniczną i kontrolowane ścieżki dielektryczne. Dobrze wykonany system jest odporny na naprężenia elektryczne i ciepło, zachowując jednocześnie geometrię uzwojeń na stabilnym poziomie przez dziesięciolecia.
Cztery zadania, które powinieneś określić
Większość decyzji zakupowych staje się łatwiejsza, gdy każdą rodzinę materiałów powiążesz ze „strefą” transformatora. Poniżej znajduje się praktyczna mapa, z której możesz skorzystać przy wyborzeMateriały elektroizolacyjne na transformatorach olejowych.
Papiery na bazie celulozy
Preszpany i płyty transformatorowe celulozowe
Celuloza ulepszana termicznie
Kompozyty wysokotemperaturowe
Użyj tego jako skrótu decyzyjnego. Nie zastępuje obliczeń projektowych, ale pomaga uniknąć oczywistych niedopasowań przy wyborzeMateriały elektroizolacyjne na transformatorach olejowych.
| Rodzina materialna | Typowe zastosowanie transformatora | Mocne strony | Obserwacje |
|---|---|---|---|
| Papier pakowy | Izolacja międzywarstwowa i ołowiana, ogólne zastosowania uzwojeń | Dobra impregnacja olejem, opłacalna, sprawdzona wydajność | Wrażliwość na wilgoć, starzenie przyspiesza pod wpływem ciepła i zanieczyszczeń |
| Papier krepowy | Owijki ołowiane, kształty wymagające elastyczności | Dopasowujący się, dobry do skomplikowanych geometrii, stabilny po impregnacji olejem | Wymaga czystego obchodzenia się; zmarszczki i zanieczyszczenia mogą tworzyć lokalne punkty stresu |

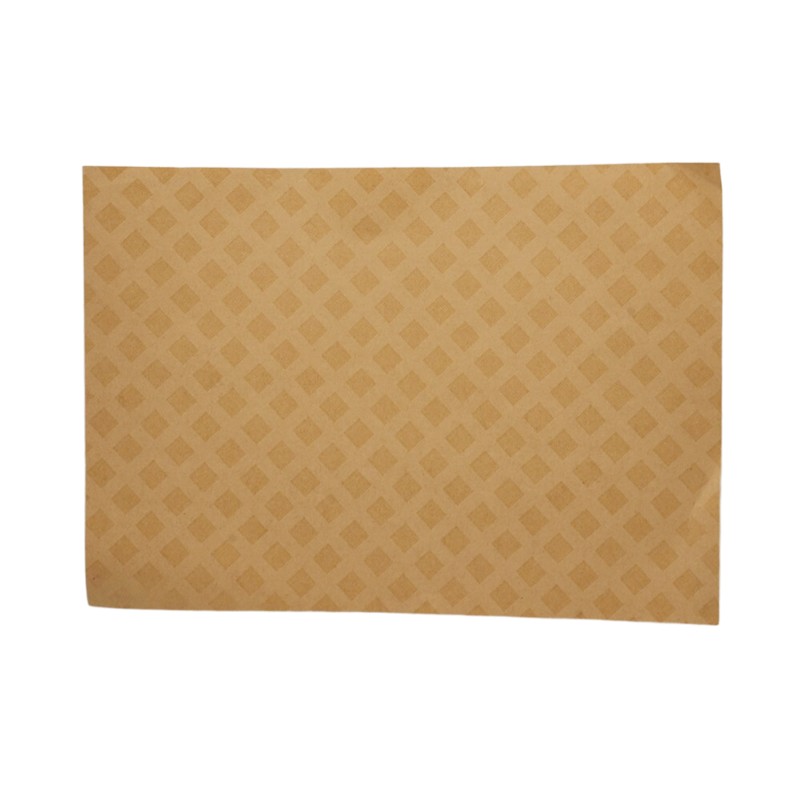

| Papier w kropki diamentowe | Izolacja typu „turn-to-turn” lub warstwowa, w której pomaga klejenie/blokowanie | Poprawia stabilność uzwojenia, obsługuje stałe odstępy | Dyscyplina procesu ma znaczenie; niewłaściwe suszenie lub zanieczyszczenie zmniejsza korzyści |

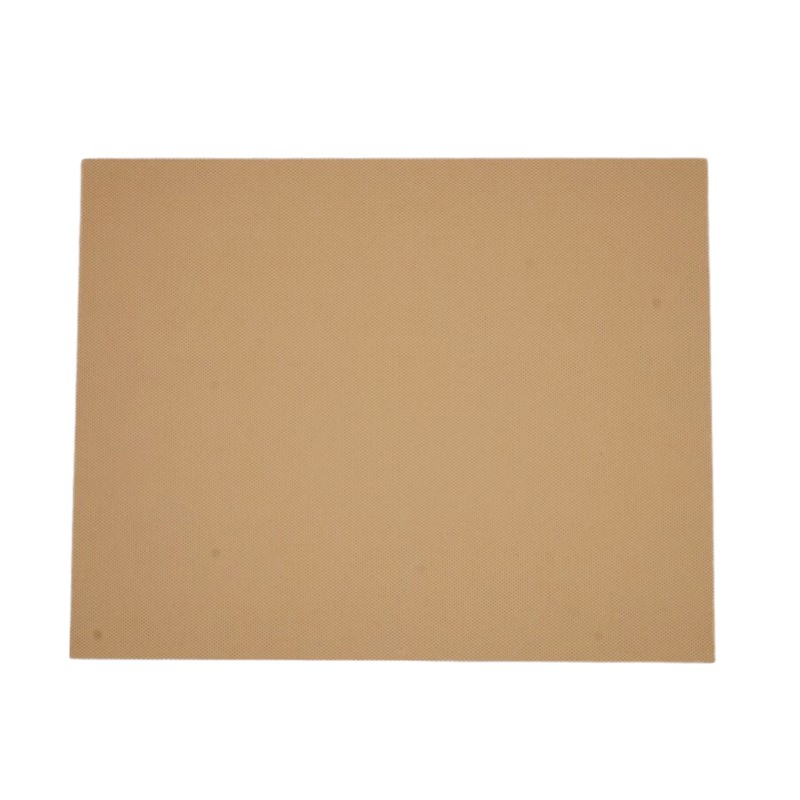

| Wstępnie sprasowany preszpan | Bariery, elementy dystansowe, końcowe elementy izolacyjne, bloki wsporcze | Stabilność mechaniczna, pomaga utrzymać krytyczne luzy | Niezbędna jest jednolitość gęstości i kontrola wilgotności |
| Celuloza ulepszana termicznie | Zastosowania papieru o wyższym marginesie termicznym | Lepsza odporność na starzenie termiczne w porównaniu ze standardowymi opcjami celulozowymi | Nadal wymaga ścisłej kontroli wilgotności i przetwarzania czystego oleju |
| Materiały na bazie aramidu | Cieplejsze strefy lub projekty wymagające większej stabilności termicznej | Wyższa tolerancja temperaturowa, dobra dla wymagających projektów | Należy zweryfikować koszt, zgodność projektu i ustawienia procesu |
| Laminaty z żywicy z włóknem szklanym | Elementy izolacyjne konstrukcyjne w niektórych architekturach transformatorów | Silne właściwości mechaniczne, dobra stabilność wymiarowa | Wykończenie krawędzi i czystość mają znaczenie; potwierdzić kompatybilność oleju i ograniczenia zastosowań |
Oto przepływ pracy, który możesz przekazać zespołowi zaopatrzeniowemu i zespołowi montażowemu bez rozpoczynania wojny domowej. Wymusza to wcześniejsze zadawanie właściwych pytań, zanim utkniesz w przeróbce cewek lub gonisz za częściowym wyładowaniem w testach końcowych.
Krok 1 Zdefiniuj naprężenia eksploatacyjne prostym językiem
Krok 2 Przełóż naprężenia na wymagania materiałowe
Krok 3 Napisz specyfikacje zamówień, które zapobiegną „podobnym” substytucjom
Wskazówka dla kupującego:Jeśli dostawca nie jest w stanie wyjaśnić, jak zachowuje się jego materiał podczas suszenia i impregnacji olejowej, nie kupujesz izolacji – kupujesz niepewność.
Można kupić doskonałeMateriały elektroizolacyjne na transformatorach olejowychi nadal kończy się to słabą wydajnością jeśli traktujesz je jak zwykły papier opakowaniowy lub zwykłe tektury. Zasady te są proste i tanie, ale zapobiegają kosztownym awariom.
Magazyn i pakowanie
Cięcie i obróbka
Sposób suszenia i impregnacji olejowej
Etap suszenia to nie tylko „usuwanie wilgoci”. Dzięki temu stała izolacja jest gotowa na równomierne przyjęcie oleju i uniknięcie pustych przestrzeni. Pustki są miejscem, w którym lubią przebywać wyładowania częściowe. Jeśli proces jest przyspieszony, transformator może przejść wstępne testy, a następnie ulec degradacji szybszy w obsłudze.
Relacja z dostawcą staje się znacznie płynniejsza, gdy dostosowujesz się do tego, jak wyglądają „dowody jakości”. Zamiast niejasnych obietnic, poproś o dokumentację potwierdzającą powtarzalność.
Jeśli pozyskujesz formowane komponenty lub wycinane na zamówienie części izolacyjne, dodaj te dwa pytania: (1) W jaki sposób kontrolowana jest ilość pyłu podczas obróbki? (2) W jaki sposób wykańczane są krawędzie, aby zmniejszyć koncentrację naprężeń elektrycznych?
Kiedy coś pójdzie nie tak, czas szybko ucieka – harmonogramy produkcji się przesuwają, daty dostaw do klientów przesuwają się i wszyscy zaczynają obwinianie ostatniej osoby, która dotknęła transformatora. Ta sekcja pomaga szybko zawęzić prawdopodobnych dostawców izolacji.
Typowe objawy i podejrzane na poziomie materialnym
Jeśli potrzebujesz jednego dostawcy, który może zaspokoić wiele potrzeb w zakresie izolacji dla konstrukcji transformatorów olejowych, nawiąż współpracę z wyspecjalizowanym dostawcą producent może zmniejszyć obciążenie pracą związaną z kwalifikacją i poprawić spójność między projektami.Suzhou Hanyao New Materials Co., Ltd. oferuje asortyment obejmujący powszechnie stosowane elementy izolacji stałej do zastosowań w transformatorach olejowych, wraz z produkcją oraz wsparcie w zakresie testowania, które pomaga kupującym zachować stałą wydajność materiałów w każdej partii.
Kiedy to ma największe znaczenie
Traktowanie go jako materiału wymiennego. Niewielkie różnice w gęstości, wilgotności, czystości i jakości obróbki może tworzyć puste przestrzenie, ostre punkty naprężenia i przyspieszone starzenie po impregnacji olejem.
Nie zawsze. Wiele problemów z niezawodnością wynika z kontroli wilgoci, zanieczyszczeń i dyscypliny procesu – nie tylko z klasy cieplnej. Wyższa stabilność termiczna jest pomocna, gdy wymaga tego projektowy punkt zapalny lub profil obciążenia, ale powinna być połączona z silną kontrolą procesu.
Wilgoć zmniejsza wytrzymałość dielektryczną i przyspiesza starzenie się izolacji stałej. Zwiększa także ryzyko wyładowań niezupełnych wytrzymując niekorzystne warunki elektryczne, zwłaszcza gdy suszenie i impregnacja nie są zoptymalizowane.
Zacznij od sprawdzenia grubości, sprawdzenia wad wizualnych, integralności opakowania i przeglądu dokumentacji partii. co najważniejsze, potwierdzić warunki przechowywania i czas ekspozycji materiałów przed przybyciem. Prosta dyscyplina pozwala wcześnie wykryć wiele problemów.
Kontroluj wykończenie krawędzi, utrzymuj obróbkę w czystości, usuwaj kurz, unikaj ostrych narożników i upewnij się, że suszenie i impregnacja olejem zostały zakończone dokładnie, aby zapobiec powstawaniu pustych przestrzeni. Zapobieganie chorobie Parkinsona nie polega na jednym cudownym materiale, a bardziej na konsekwentnym stosowaniu.
Najlepsze transformatory nie polegają na szczęściu — polegają na materiałach, które odpowiadają wymaganiom elektrycznym, termicznym i mechanicznym projektu, oraz na procesach zapewniających utrzymanie tych materiałów w czystości, suchości i odpowiedniej impregnacji. Kiedy wybierzeszMateriały elektroizolacyjne na transformatorach olejowychnastawienie na zapobieganie awariom pozwala ograniczyć liczbę przeróbek, chronić wydajność testów i poprawiać długoterminową niezawodność w terenie.
Jeśli wybierasz papiery izolacyjne, preszpany lub formowane elementy izolacyjne do projektu transformatora olejowego i chcesz wsparcie praktyczne (nie ogólne),skontaktuj się z namiz klasą napięcia, kluczowymi wymiarami i notami aplikacyjnymi — wtedy możemy to zrobić pomóc w dopasowaniu odpowiedniego systemu izolacji do wymagań budowlanych i dostawczych.
