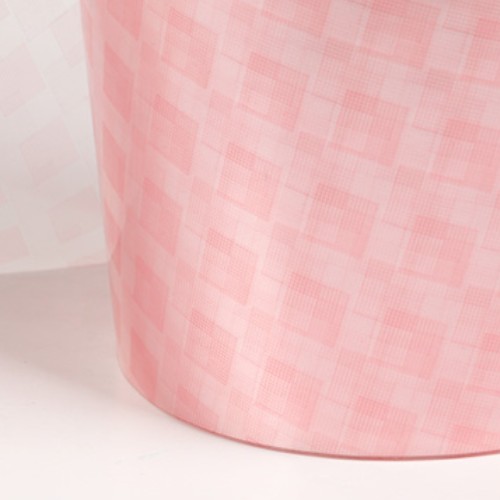

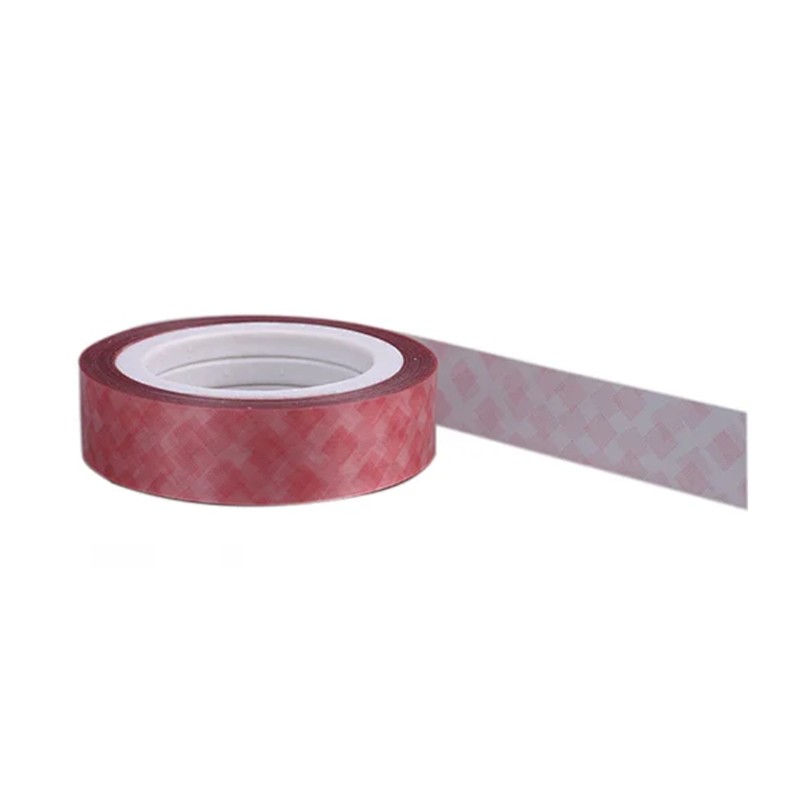

Folia poliestrowa z kropkami diamentowymi Hanyao produkowana w Chinach to materiał izolacyjny wytwarzany przez powlekanie zmodyfikowanej specjalnej żywicy izolacyjnej epoksydowej we wzór rombu na elektryczną folię poliestrową i pieczenie jej do stanu półutwardzonego. Jednostronne produkty z folii poliestrowej z wzorem rombowym są zwykle suche i nie w pełni utwardzone, wykazując ukryte właściwości utwardzania. Warstwa żywicy klejącej nie jest równomiernie rozłożona, lecz tworzy jednolity wzór punktowy w kształcie rombu.
Szczeliny bez powłoki działają jak kanały aplikacyjne, co jest bardzo korzystne dla cyrkulacji powietrza i odprowadzania ciepła pomiędzy materiałami izolacyjnymi, a także ułatwia przenikanie cieczy lub materiałów izolacyjnych gazowych, minimalizując w ten sposób uszkodzenia koronowe i miejscowe uszkodzenia prądowe. Po nałożeniu żywicy klejącej o wzorze rombowym topi się ona i utwardza w określonej temperaturze i czasie podczas procesu suszenia cewki, tworząc efekt klejenia.
Wraz ze wzrostem temperatury i upływem czasu utwardza się ponownie. Zapewnia to niezawodne połączenie sąsiednich warstw uzwojenia w nieruchomy zespół uzwojenia. Siła przyczepności modyfikowanej żywicy epoksydowej jest wystarczająca, aby zapobiec przemieszczaniu się warstw uzwojenia podczas zwarcia, gwarantując w ten sposób długotrwałe właściwości mechaniczne i fizyczne konstrukcji izolacyjnej.
| NIE. | Przedmiot | Jednostka | Wymagania | |||
| 1 | Grubość warstwy podstawowej | mm | 0,05±0,005 | 0,07±0,010 | 0,10±0,010 | |
| 2 | Wytrzymałość na rozciąganie | MPa | ≥150 | |||
| 3 | Przyczepność jednostronna | um | 15 ~ 20 | |||
| 4 | Waga na m2 | jednostronnie powlekany | g/cm2 | 76±2 | 102±2 | 144±2 |
| powlekane obustronnie | 82±3 | 108±3 | 150±3 | |||
| 5 | Skurcz | % | ≤3 | |||
| 6 | Siła elektryczna | V | ≥6000 | ≥7500 | ≥9000 | |
| 7 | Siła wiązania | Kpa | ≥35 | |||
Zastrzeżenie: Opisane dane dotyczące wydajności, parametrów i funkcji są typowymi wartościami w określonych warunkach testowych i mogą się różnić w rzeczywistych zastosowaniach. Nie stanowią one rękojmi ani gwarancji działania we wszystkich warunkach. Użytkownicy są odpowiedzialni za sprawdzenie przydatności produktu do zamierzonego zastosowania.
1. Folia poliestrowa z kropkami diamentowymi jest w stanie wytrzymać temperaturę do 155 ℃
2. Utwardzanie prowadzi się w temperaturze 90 ℃ ± 5 ℃ przez 16 godzin; lub w temperaturze 110 ℃ ± 5 ℃ przez 6 godzin.
3. Należy go przechowywać w suchym, dobrze wentylowanym i czystym pomieszczeniu o temperaturze nie przekraczającej 25°C oraz chronić przed wysokimi temperaturami i bezpośrednim działaniem promieni słonecznych.
4. Okres przydatności do spożycia wynosi sześć miesięcy. Jeśli siła wiązania zostanie sprawdzona po upływie okresu przydatności do spożycia i wynik testu przejdzie pomyślnie, produkt może być nadal używany.
5. Stosowany jest głównie do izolacji międzywarstwowej i izolacji zwojowej w transformatorach i transformatorach z sześciofluorkiem siarki.
