Jakie są zastosowania półprzewodnikowego papieru krepowego do izolacji elektrycznej

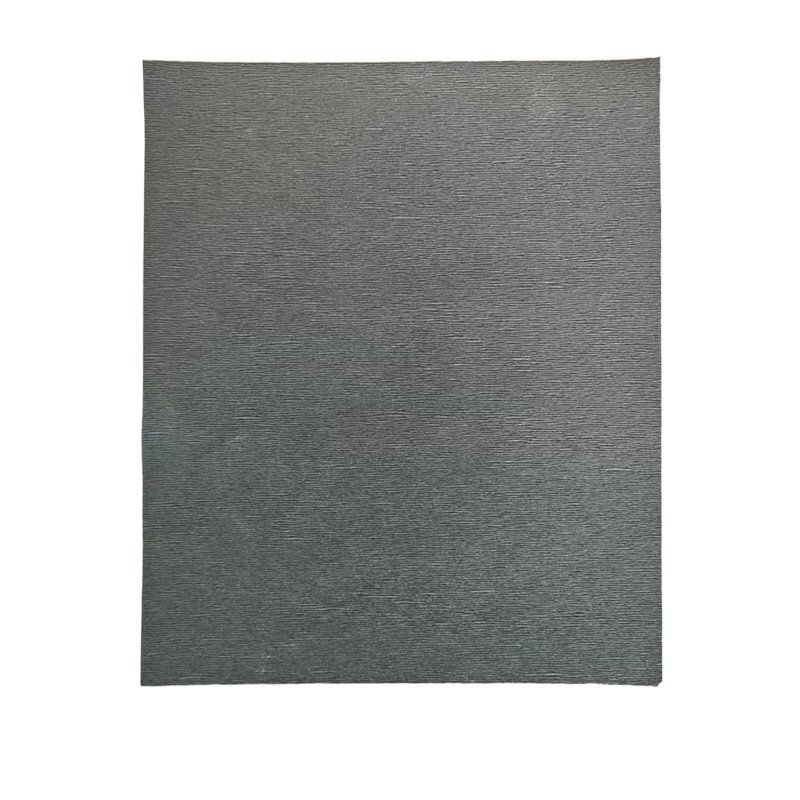

       Półprzewodnikowy papier krepowy do izolacji elektrycznejmodyfikowany przewodnością sadzy na podłożu z tektury falistej elektrycznej, ma kontrolowaną słabą przewodność (właściwości półprzewodnikowe), zachowując przy tym cechy rozciągliwości, odporności na olej transformatorowy i dobrą elastyczność tektury falistej; Podstawową funkcją jest równomierne rozprowadzanie napięcia, łagodzenie pól elektrycznych, tłumienie wyładowań niezupełnych i zapobieganie wyładowaniom koronowym. Stosowany jest głównie do wewnętrznego ekranowania izolacji urządzeń do przesyłu i transformacji wysokiego napięcia, który różni się od zwykłej tektury falistej izolacyjnej.

1. Transformator mocy zanurzony w oleju (scenariusz maksymalnego zastosowania)

       Końcowe ekranowanie uzwojeń: Uzwojenia wysokiego i niskiego napięcia są nawinięte na przednich i tylnych końcach oraz na ostrych narożnikach, aby złagodzić koncentrację pól elektrycznych na końcach, stłumić wyładowania niezupełne i wyładowania koronowe, i są standardowymi materiałami dla dużych transformatorów głównych o napięciu 110 kV i większym.

       Owinięcie przewodów wyrównujących napięcie: Owiń przewody korpusu, gołe szyny miedziane i części łączące przełącznika zaczepów, aby zrównoważyć potencjał i zapobiec pełzaniu po powierzchni.

       Wzmocnienie kąta nawinięcia i krawędzi przejścia oleju: w obszarze koncentracji naprężeń pola elektrycznego pełni także podwójną funkcję podkładki buforowej i relaksacji pola elektrycznego.

       Izolacja zacisków z rdzeniem żelaznym eliminuje potencjał unoszenia się elementów metalowych i pozwala uniknąć ryzyka wyładowań błądzących.

       Adaptacja: Transformator główny zanurzony w oleju, transformator prostowniczy, transformator pieca elektrycznego.

2. Przekładniki prądowe i napięciowe (CT/PT)

       Owiń końce uzwojenia pierwotnego i wtórnego, zaciski wychodzące i narożniki uzwojenia; Poprawiając odkształcone pole elektryczne na końcu, zmniejszając lokalne wyładowania i znacznie zwiększając niezawodność pracy transformatora, jest szeroko stosowany w transformatorach wysokiego napięcia w sieciach elektroenergetycznych.

3. Dławiki i kondensatory wysokiego napięcia

       Reaktor zanurzony w oleju/suchy: ekranowanie końcówek uzwojeń oraz linii wejściowych i wyjściowych w celu kompensacji zagrożeń izolacji spowodowanych wibracjami i zmianami temperatury.

       Kondensatory mocy wysokiego napięcia: Przewody rdzenia i ochrona napięcia narożnego między biegunami w celu zmniejszenia prawdopodobieństwa wystąpienia usterek związanych z wyładowaniami częściowymi.

4. Kable wysokiego napięcia i akcesoria kablowe

       Stosowany jako materiał warstwy kontrolującej naprężenia wewnątrz końcówek kablowych wysokiego napięcia i złączy pośrednich; Zakrycie pęknięcia izolacji i odsłoniętego położenia przewodu, wygładzenie nagłej zmiany pola elektrycznego, jest kluczowym materiałem ekranującym akcesoria kablowe.

5. Rozdzielnice i przewody wysokiego napięcia

       Wyłączniki automatyczne i przełączniki obciążenia zanurzone w oleju: wewnętrzne przewody i narożniki podstawy styków są owinięte, aby wyeliminować koncentrację pola elektrycznego w ostrych metalowych narożnikach.

       Szyna zbiorcza rozdzielnicy, nasada przepustu ściennego i krawędź części izolacyjnych poddawane są obróbce wyrównującej napięcie w celu poprawy niezawodności izolacji wewnątrz szafy.

6. Inny specjalny sprzęt elektryczny wysokiego napięcia

       Ekranowanie końcowe uzwojenia transformatora suchego;

       Specjalny sprzęt do testowania wysokiego napięcia, wewnętrzne buforowanie pola elektrycznego transformatorów impulsowych;

       W sprzęcie izolacyjnym zanurzonym w oleju można go łączyć ze zwykłą izolacyjną tekturą falistą do zastosowań kompozytowych.

Zalety dopasowania materiałów

       Kontrolowana rezystywność półprzewodników, równomierne rozładowywanie ładunków, gładkie zniekształcone pole elektryczne i tłumienie wyładowań niezupełnych;

       Struktura zmarszczek jest rozciągliwa, pasuje do przewodów i nieregularnych narożników oraz ma dobrą przetwarzalność uzwojenia;

       Odporny na olej transformatorowy, z dobrą kompatybilnością z olejem mineralnym i syntetycznym olejem izolacyjnym na bazie estrów oraz stabilną pracą w środowiskach zanurzonych w oleju;

       Dobra wytrzymałość mechaniczna, łatwa do złamania podczas montażu i nawijania.

       Rozróżnienie: Zwykły papier marszczący izolację to czysta izolacja; Półprzewodnikowy papier falisty jest półprzewodzącym materiałem ekranującym ciśnienie i nie może być stosowany jako zwykły materiał izolacyjny.
