W jaki sposób materiały elektroizolacyjne w silnikach zapobiegają kosztownym awariom?

Abstrakcyjny
Jeśli silnik jest „sercem” maszyny, izolacją jest skóra, kości i układ odpornościowy jednocześnie. Większość awarii silników nie zaczyna się od dramatycznych iskier – zaczynają się cicho: ciepło powoli powoduje kruchość folii, wilgoć wnika w porowaty papier, wibracje ocierają o wykładzinę szczeliny, a drobne wyładowania elektryczne żrą słabe punkty, aż w końcu uzwojenie ulegnie zwarciu. W tym artykule omówię, coMateriały elektroizolacyjne w silnikachfaktycznie to robią, typowe wzorce awarii, z jakimi spotykają się kupujący, oraz praktyczny i przyjazny dla zamówień sposób wyboru materiałów, które przetrwają rzeczywiste warunki pracy. Dołączę także szybką tabelę porównawczą, listę kontrolną wyboru i często zadawane pytania, z których możesz skorzystać podczas rozmów z dostawcami takimi jakSuzhou Hanyao New Materials Co., Ltd..

Spis treści

• Zarys w skrócie
• Jakie problemy napotykają kupujący w związku z izolacją silnika?
• Co liczy się jako materiały izolacji elektrycznej w silnikach?
• Dlaczego izolacja zawodzi: 6 głównych przyczyn
• Jak wybrać materiały izolacyjne (krok po kroku)
• Tabela porównawcza materiałów
• Kontrole jakości, które faktycznie zmniejszają zwroty
• Współpraca z dostawcą: o co pytać i co zapewnić
• Często zadawane pytania
• Następny krok

Zarys w skrócie

• Bramka:utrzymują uzwojenia oddzielone elektrycznie, wytrzymując ciepło, wibracje, wilgoć, chemikalia i napięcie.
• Kluczowe elementy:wykładziny szczelinowe, separatory faz, kliny, koszulki, taśmy, laminaty, systemy żywic/lakierów impregnacyjnych.
• Logika wyboru:dopasuj klasę temperaturową + klasę napięcia + środowisko + proces produkcyjny.
• Reduktory ryzyka:odpowiednia grubość, jakość krawędzi, margines wytrzymałości dielektrycznej, odporność na starzenie termiczne, stała kontrola jakości dostaw.

Jakie problemy napotykają kupujący w związku z izolacją silnika?

Kiedy ludzie kupują lub zamawiają izolację do silników, „ból” zwykle wygląda następująco:

• Nieoczekiwane awarie silnikaktóre wydają się przypadkowe, ale wynikają z degradacji izolacji.
• Przegrzanieze względu na słabą wytrzymałość termiczną lub niewłaściwą zgodność z impregnacją.
• Wyładowanie niezupełne i uszkodzenie koronowew konstrukcjach o wyższym napięciu lub silnikach napędzanych falownikiem.
• Zużycie mechaniczne(wibracje, ruchy szczelin, ostre krawędzie laminacji) cięcie na linery i taśmy.
• Wnikanie wilgocizmniejszenie wytrzymałości dielektrycznej i przyspieszenie starzenia.
• Nierówna jakość pomiędzy partiamico prowadzi do złomowania, przeróbek i reklamacji w terenie.

Dobra wiadomość: są to problemy, które można rozwiązać, jeśli się je leczyMateriały elektroizolacyjne w silnikachjako system, a nie jako pojedynczą część, którą kupujesz wyłącznie według grubości.

Co liczy się jako materiały izolacji elektrycznej w silnikach?

Izolacja silnika to nie tylko „papier” czy „folia”. Jest to zestaw elementów, które współpracują ze sobą, aby zapobiec kontaktowi elektrycznemu pomiędzy przewodnikami a uziemionym metalem oraz pomiędzy fazami uzwojenia. Do najpopularniejszych kategorii należą:

• Izolacja szczeliny (wykładziny szczelin):umieszczony pomiędzy szczeliną rdzenia stojana a uzwojeniem, aby zapobiec zwarciom doziemnym.
• Izolacja faz (separatory faz):bariery pomiędzy grupami faz, aby zapobiec zwarciom międzyfazowym.
• Izolacja klinowa / kliny szczelinowe:stabilizuje uzwojenie w szczelinie oraz ogranicza ruch i ścieranie.
• Koszulki i rurki:chroni przewody doprowadzające i punkty skrzyżowania przed otarciami i ostrymi krawędziami.

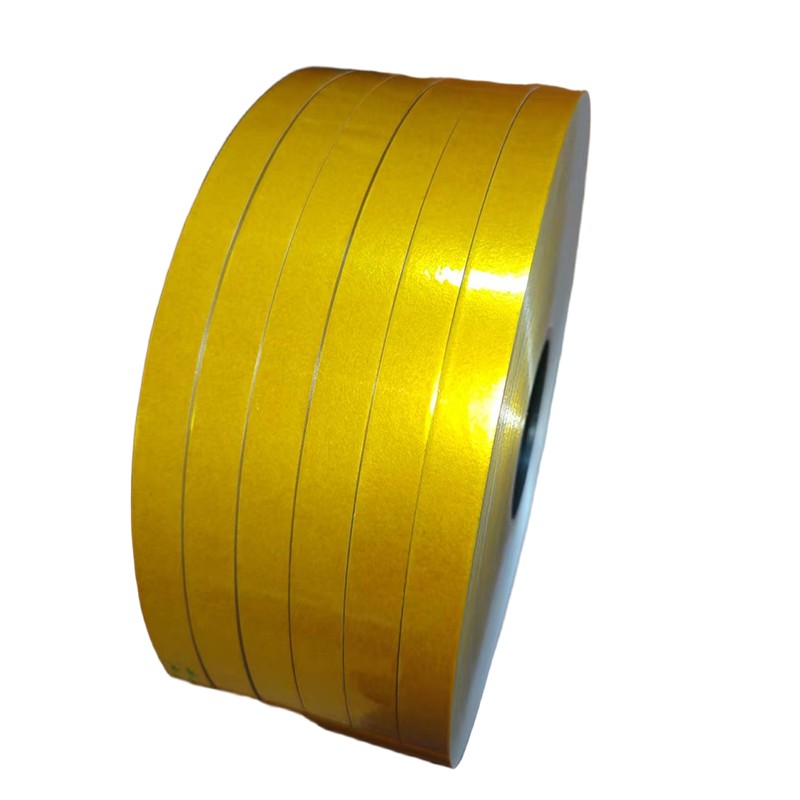

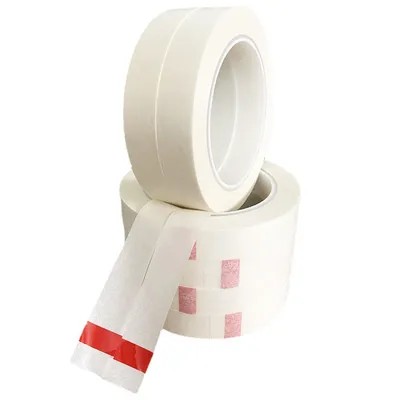

• Taśmy i opaski:używany do sznurowania, wiązania, podtrzymywania uzwojenia końcowego i dodatkowych warstw dielektrycznych.
• Laminaty i kompozyty:struktury wielowarstwowe (często papier + folia + papier) zaprojektowane z myślą o zrównoważonych parametrach elektrycznych i mechanicznych.
• Żywice/lakiery impregnacyjne (zanurzowe, strużkowe, VPI):wypełniają puste przestrzenie, łączą uzwojenia, poprawiają przenikanie ciepła i zwiększają niezawodność dielektryczną.

Pomyśl o tym jak o zbudowaniu wodoodpornej kurtki: sam materiał zewnętrzny nie wystarczy — potrzebujesz szwów, uszczelnienia i kompatybilności między warstwami. Silniki są takie same.

Dlaczego izolacja zawodzi: 6 głównych przyczyn

Większość uszkodzeń izolacji przypisuje się sześciu rodzinom naprężeń. Jeśli potrafisz wymienić, które z nich dominują w Twojej aplikacji, możesz wybrać materiały, które wytrzymają dłużej (i uniknąć przepłacania za funkcje, których nie potrzebujesz).

• 1) Starzenie termiczne (ciepło):Ciągła wysoka temperatura utwardza, pęka lub kurczy izolację. „Klasa temperaturowa” ma największe znaczenie, gdy silnik nagrzewa się przez długi czas.
• 2) Naprężenia elektryczne (napięcie, skoki):Napędy inwerterowe mogą powodować szybkie narastanie napięcia, co powoduje obciążenie izolacji i słabych punktów. Konstrukcje o wyższym napięciu zwiększają również ryzyko wyładowań niezupełnych, jeśli istnieją puste przestrzenie.
• 3) Naprężenia mechaniczne (wibracje, ścieranie):Ruch wewnątrz szczeliny, ostre krawędzie i cykliczne wibracje mogą powoli przecinać tuleje i tuleje.
• 4) Wilgoć i zanieczyszczenia:Woda, sole, kurz i zanieczyszczenia przewodzące zmniejszają wytrzymałość dielektryczną i mogą tworzyć ścieżki śledzące.
• 5) Narażenie chemiczne:Oleje, rozpuszczalniki, czynniki chłodnicze i środki czyszczące mogą zmiękczyć lub pęcznieć niektóre folie, papiery i kleje.
• 6) Niedopasowanie procesu:Nawet „dobry” materiał zawodzi, jeśli nie pasuje do procesu produkcyjnego (promień gięcia, siły wciskania, kompatybilność żywicy, temperatura utwardzania itp.).

Jeśli kiedykolwiek zdarzyło Ci się, że silnik uległ awarii „zbyt wcześnie”, zwykle był to jeden z nich, często dwa współpracujące ze sobą (ciepło + wibracje to klasyczny duet).

Jak wybrać materiały izolacyjne (krok po kroku)

Gdybym kupowałMateriały elektroizolacyjne w silnikachw przypadku linii produkcyjnej zastosowałbym tę praktyczną sekwencję. Dzięki temu decyzja jest osadzona w rzeczywistości operacyjnej.

1. Zdefiniuj obciążenie silnika i środowisko.
   Wymień ciągłą temperaturę uzwojenia, warunki otoczenia (wilgoć, sól, kurz) i narażenie chemiczne (mgła olejowa, chłodziwo, środki czyszczące).
2. Potwierdź klasę napięcia i typ napędu.
   Zanotuj napięcie znamionowe i to, czy jest napędzane przez falownik. Jeśli tak, należy wziąć pod uwagę większe naprężenia elektryczne na krawędziach i zwojach końcowych.
3. Wybierz klasę cieplną z marginesem.
   Typowe klasy systemów izolacyjnych obejmują B (130°C), F (155°C) i H (180°C). Nie dopasowuj tylko liczby – stwórz margines dla gorących punktów.
4. Wybierz rodzinę konstrukcyjną dla izolacji szczelin i faz.
   Wielu nabywców korzysta z laminatów (papier/folia/papier) lub rozwiązań na bazie aramidu, gdzie ciepło i wytrzymałość mają kluczowe znaczenie. W przypadku mocniejszego ścierania należy priorytetowo traktować wytrzymałość mechaniczną i jakość krawędzi.
5. Dopasuj grubość do geometrii szczeliny i procesu wstawiania.
   Grubszy nie zawsze jest bezpieczniejszy: może się marszczyć, pękać na zakrętach lub utrudniać wkładanie. Najlepsza grubość to taka, która przetrwa montaż bez uszkodzeń i nadal zapewnia margines dielektryczny.
6. Potwierdzić zgodność żywicy/lakieru.
   Jeśli używasz zanurzania, sączenia lub VPI, upewnij się, że izolacja nie rozwarstwia się ani nie zatrzymuje pustych przestrzeni po impregnacji i utwardzeniu.
7. Zdefiniuj testy akceptacyjne i kontrolę partii.
   Uzgodnij kluczowe kontrole (wytrzymałość dielektryczna, tolerancja grubości, wytrzymałość na rozciąganie, wskaźniki starzenia termicznego i wizualna kontrola krawędzi), aby utrzymać stabilną jakość w czasie.

Proces ten przekształca niejasne polecenie „wyślij mi wycenę izolacji” w kontrolowaną specyfikację, którą dostawcy mogą faktycznie spełnić.

Tabela porównawcza materiałów

Wskazówka:Jeśli Twoim problemem są awarie w terenie, zwróć uwagę najpierw na wykończenie krawędzi, odporność na rozwarstwianie i zachowanie podczas impregnacji, a nie tylko na „wytrzymałość dielektryczną na papierze”.

Kontrole jakości, które faktycznie zmniejszają zwroty

Oto kontrole, które mają tendencję do wczesnego wychwytywania problemów w świecie rzeczywistym. Nie potrzebujesz ich wszystkich do każdego silnika, ale potrzebujesz tych, które odpowiadają Twojemu profilowi ​​ryzyka.

• Grubość i tolerancja:stabilna grubość pomaga zachować spójność wstawiania i przewidywalne odstępy dielektryczne.
• Wytrzymałość dielektryczna (w stanie suchym i kondycjonowanym):rozważ testowanie w warunkach wilgoci, jeśli Twoje silniki widzą wilgoć.
• Wytrzymałość na rozciąganie i wydłużenie:pomaga zapobiegać rozdarciom podczas wkładania i formowania.
• Odporność na rozwarstwianie:szczególnie ważne w przypadku laminatów poddawanych zginaniu i impregnacji.
• Wskaźniki starzenia termicznego:skoncentruj się na zachowaniu właściwości po ekspozycji na ciepło, a nie tylko na początkowych specyfikacjach.
• Kontrola wzrokowa krawędzi:ostre krawędzie i zadziory mogą stać się „linią startową” awarii.

Jeśli robisz tylko jedno: dodaj prostą procedurę kontroli przychodzącej pod kątem jakości krawędzi + grubości + pobierania próbek dielektrycznych. To tanie ubezpieczenie.

Współpraca z dostawcą: o co pytać i co zapewnić

Dostawcy mogą osiągnąć cel tylko wtedy, gdy jasno określisz cel. Współpracując z producentem npSuzhou Hanyao New Materials Co., Ltd., podaj najważniejsze informacje i zadawaj pytania, które ujawnią spójność.

• Dostarczać:napięcie, klasa termiczna, wymiary szczeliny, metoda włożenia, rodzaj żywicy/lakieru i środowisko (wilgotność/chemikalia).
• Zapytać:zalecana struktura materiału i zakres grubości dla Twojego procesu, a także to, które testy są kontrolowane dla każdej partii.
• Potwierdzać:stabilność czasu realizacji, identyfikowalność partii i sposób postępowania z niezgodnymi rolkami/arkuszami.
• Poproś o próbki:i przeprowadź krótki pilotaż na swojej linii, aby sprawdzić formowanie, uszkodzenia wtłaczane i wyniki impregnacji.

Kiedy relacja z dostawcą jest skonfigurowana w ten sposób, nie „kupujesz izolacji”. Kupujesz powtarzalny wynik systemu izolacyjnego – mniej odpadów, mniej awarii, płynniejszy montaż.

Często zadawane pytania

P: Jaki jest największy błąd, jaki popełniają kupujący, wybierając materiały izolacyjne w silnikach?
Odp.: Wybór wyłącznie na podstawie grubości lub ceny. Prawdziwymi zabójcami są niedopasowanie procesu (pękanie podczas wkładania), wady krawędzi i narażenie na środowisko (wilgoć/substancje chemiczne), które powoli pogarszają wydajność dielektryczną.

P: Czy silniki napędzane falownikiem wymagają różnych materiałów izolacyjnych?
Odpowiedź: Często tak. Szybkie przełączanie może zwiększyć naprężenia w słabych punktach i przyspieszyć starzenie się, jeśli istnieją puste przestrzenie. Rozsądnie jest sprawdzić strukturę izolacji, jakość impregnacji i sposób, w jaki system radzi sobie z naprężeniami elektrycznymi w czasie.

P: Czy wyższa klasa cieplna jest zawsze lepsza?
O: Nie automatycznie. Wyższa klasa może pomóc w starzeniu się pod wpływem ciepła, ale nadal należy dopasować elastyczność, grubość i możliwości produkcyjne. Przekroczenie specyfikacji może zwiększyć koszty i czasami powodować problemy z montażem, jeśli materiał jest sztywniejszy, niż jest w stanie wytrzymać Twój proces.

P: Dlaczego niektóre silniki przechodzą testy fabryczne, ale nie sprawdzają się w praktyce?
Odp.: Wiele testów fabrycznych określa „początkową wytrzymałość”, podczas gdy awarie w terenie wynikają ze starzenia się pod wpływem ciepła, wibracji i wilgoci. Dlatego tak ważne są testy warunkowe i trwałość starzenia termicznego.

P: Co powinienem wysłać dostawcy, aby uzyskać trafną rekomendację?
Odp.: Napięcie, docelowa klasa termiczna, geometria szczeliny, metoda nawijania, szacunkowa temperatura robocza, uwagi dotyczące środowiska oraz to, czy stosowana jest impregnacja zanurzeniowa/strużkowa/VPI. Dzięki temu dostawca może zalecić realistyczną strukturę i grubość.

Następny krok

Jeśli chcesz ograniczyć ilość złomu, uniknąć problemów gwarancyjnych związanych z izolacją i ujednolicić niezawodny system izolacji, zacznij od udokumentowania temperatury pracy, typu napędu, środowiska i metody produkcji, a następnie dopasuj materiały do ​​tych realiów. Jeśli oceniasz opcje zSuzhou Hanyao New Materials Co., Ltd.lub porównując wiele źródeł, udostępnij parametry silnika i wymagane cele wydajnościowe orazskontaktuj się z namiaby poprosić o rekomendacje dotyczące odpowiednich materiałów i próbki dla Twojego procesu produkcyjnego.
