Transformatory olejowe są niezawodne pod względem stabilnej pracy, ale większość nieoczekiwanych awarii nie zaczyna się od „problemów z olejem” — zaczynają się, gdy izolacja cicho się starzeje, pochłania wilgoć lub traci wytrzymałość mechaniczną. Jeśli wybierasz materiały, zarządzasz naprawą lub próbujesz zatrzymać powtarzające się usterki, system izolacji jest miejscem, w którym można zyskać (lub stracić) niezawodność.
W tym przewodniku wyjaśniono, jak to zrobićMateriały elektroizolacyjne na transformatorach olejowychwspółpracować jako system — papier, preszpan, przekładki, elementy barierowe i opcje wysokotemperaturowe — oraz jak je wybrać w oparciu o ryzyko ciepła, wilgoci, margines bezpieczeństwa dielektrycznego i obciążenia mechaniczne. Otrzymasz praktyczne zasady podejmowania decyzji, tabelę porównawczą, typowe wzorce awarii, wskazówki dotyczące konserwacji i często zadawane pytania przeznaczone dla kupujących, inżynierów i zespołów konserwacyjnych, którzy chcą mniejszej liczby przestojów i dłuższej żywotności transformatora.
Problem, który odczuwa wielu operatorów, jest brutalnie prosty: transformatory mają tendencję do awarii w najgorszym możliwym momencie. A kiedy tak się dzieje, szkoda rzadko jest „jedną złą częścią”. Zwykle jest to reakcja łańcuchowa rozpoczynająca się wraz ze starzeniem się izolacji:
Innymi słowy,Materiały elektroizolacyjne na transformatorach olejowychnie są szczegółem tła – są „podtrzymaniem życia” transformatora. Wybierz dobrze, a kupisz lata. Wybierz źle, a kupisz kłopoty.
Transformatory olejowe opierają się na warstwowej obronie. Każda warstwa spełnia inne zadanie, a najlepsze rezultaty uzyskuje się, gdy materiały są kompatybilne z olejem, stabilne w temperaturze roboczej i wystarczająco mocne, aby wytrzymać naprężenia mechaniczne.
Co musi osiągnąć system izolacji:
Praktyczne podejście: jeśli zmienisz jeden element (rodzaj papieru, grubość preszpanu, wzór kleju, geometrię przekładek), sprawdź, jak ta zmiana wpłynie na czas schnięcia, impregnację olejem, prześwity i docisk mechanicznego zacisku. W tym miejscu wiele projektów „na papierze wyglądało dobrze” idzie na marne.
Poniżej znajdują się rodziny izolacji najczęściej stosowane w konstrukcjach wypełnionych olejem. Dokładne zestawienie materiałów zależy od klasy napięcia, struktury uzwojenia, docelowej klasy termicznej i metody produkcji — ale te elementy składowe pojawiają się wciąż na nowo.
Jeśli w Twojej firmie panuje wysoka temperatura otoczenia, częste zmiany obciążenia lub ograniczone okresy konserwacji, pamiętaj, że wybór materiału nie ogranicza się wyłącznie do wytrzymałości dielektrycznej „dziś”. Chodzi o tempo starzenia się na przestrzeni lat.
Oto prosty sposób wyboruMateriały elektroizolacyjne na transformatorach olejowychnie wpadając w pułapkę twierdzeń marketingowych: zacznij od rzeczywistego profilu stresu, a nie od katalogu.
1) Zachowanie w temperaturze i przeciążeniu
2) Ryzyko wilgoci i praktyczne aspekty suszenia
3) Naprężenia mechaniczne i siły zwarciowe
4) Rozkład naprężeń elektrycznych
Jeśli szukasz praktycznego skrótu: gdy awarie się powtarzają, zwykle jest to wilgoć, ciepło i zanieczyszczenia działające razem. Lepszy dobór izolacji (i lepsza kontrola procesu) łamie ten trójkąt.
| Rodzina materialna | Typowe zastosowania | Kluczowe mocne strony | Obserwacje |
|---|---|---|---|

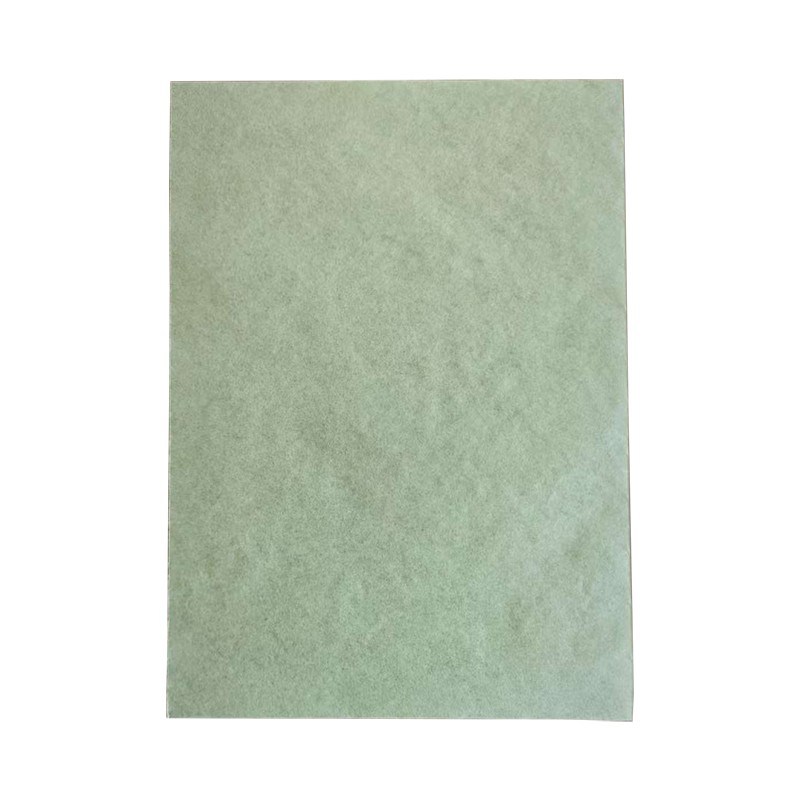

| Papier izolacyjny celulozowy | Izolacja „zakręt po zakręcie” i warstwowa | Doskonałe właściwości dielektryczne w stanie suchym i impregnowanym olejem; opłacalne | Wrażliwy na wilgoć; starzenie się przyspiesza pod wpływem ciepła i tlenu |
| Papier krepowy (celuloza) | Izolacja ołowiana, owijanie nieregularnych części | Rozciągliwy i dopasowujący się; redukuje zmarszczki i rozstępy | Nadal wrażliwy na wilgoć; wymaga dobrej impregnacji |

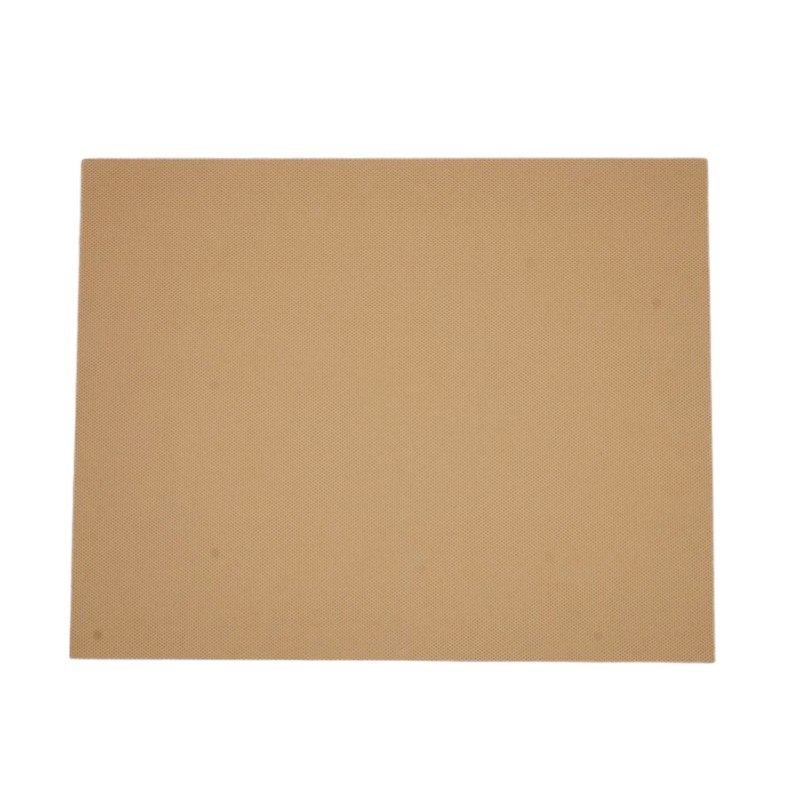

| Preszpan / płyta laminowana | Bariery, przekładki, pierścienie końcowe, konstrukcje kanałów olejowych | Wsparcie mechaniczne + izolacja; pomaga utrzymać luz w warunkach stresu | Dłuższy czas schnięcia; grubość i gęstość wpływają na przetwarzanie |
| Konstrukcje barierowo-cylindryczne | Kontrola pola, obszary o dużym naprężeniu | Poprawia rozkład naprężeń elektrycznych; zmniejsza ryzyko miejscowego wyładowania | Wrażliwy na projekt; zła geometria może uwięzić olej lub stworzyć ostre punkty naprężenia |
| Papier aramidowy / izolacja wysokotemperaturowa | Konstrukcje o wysokim marginesie termicznym, trudne cykle pracy | Lepsza wydajność w wyższych temperaturach; wspiera dłuższą żywotność pod wpływem ciepła | Wyższy koszt; musi potwierdzić zgodność oleju i dopasowanie procesowe |
| Papiery samoprzylepne do klejenia | Stabilność warstw, wygoda montażu | Redukuje zmiany biegów; może poprawić wytrzymałość uzwojenia | W przypadku nadmiernego wiązania może zmniejszyć przepływ oleju i spowolnić schnięcie |
Jeśli kiedykolwiek zastanawiałeś się: „Dlaczego nie udało się, skoro testy oleju wypadły dobrze?” – nie jesteś sam. Awarie izolacji mogą być ukryte aż do zdarzenia wyzwalającego. Oto wzorce, które często odnoszą się do rzeczywistych przyczyn:
Wskazówka dotycząca pola:Podczas rozwiązywania problemów nie traktuj izolacji jako pasywnej. Zapytaj: „Gdzie występuje największe napięcie elektryczne?” i „Gdzie jest najgorętsze miejsce?” Te dwie lokalizacje wyjaśniają większość powtarzających się awarii.
Kupowanie materiałów izolacyjnych według „grubości i ceny” to sposób, w jaki ukryte ryzyko wkrada się do transformatora. Użyj tej listy kontrolnej, aby ograniczyć niespodzianki:
Jeśli pozyskujesz izolację na potrzeby produkcji lub renowacji, współpraca z dostawcą, który rozumie realia montażu transformatora, może skrócić czas realizacji i ograniczyć liczbę poprawek.Suzhou Hanyao New Materials Co., Ltd.wspiera dostawę materiałów izolacyjnych do transformatorów typu olejowego i może dostarczać przetworzone komponenty i pasujące zestawy materiałów do typowych konstrukcji uzwojeń i barier.
P1: Czy izolacja transformatora dotyczy głównie wytrzymałości dielektrycznej?
Wytrzymałość dielektryczna jest niezbędna, ale długoterminowa niezawodność zależy w równym stopniu od starzenia termicznego, zachowania pod wpływem wilgoci i stabilności mechanicznej. Materiał może zostać przetestowany w laboratorium i nadal nie działać prawidłowo na początku użytkowania, jeśli zatrzymuje wilgoć, odkształca się pod wpływem zaciskania lub szybciej ulega degradacji w temperaturach gorącego punktu.
P2: Dlaczego wilgoć powoduje tak wiele problemów w transformatorach olejowych?
Wilgoć zmniejsza wytrzymałość dielektryczną i przyspiesza starzenie się celulozy. Zwiększa także ryzyko niezupełnego wyładowania, zmieniając rozkład naprężeń elektrycznych i zachęcając do śledzenia. Problem polega na tym, że wilgoć może zostać uwięziona w grubszych elementach, jeśli suszenie i impregnacja nie zostaną wykonane prawidłowo.
P3: Kiedy powinienem rozważyć modernizację izolacji wysokotemperaturowej?
Rozważ modernizację, gdy temperatura gorącego punktu jest wysoka, przeciążenia są częste, temperatura otoczenia jest trudna lub transformator musi działać niezawodnie przy minimalnych przestojach. Materiały wysokotemperaturowe mogą zapewnić dodatkowy margines termiczny i spowolnić starzenie, ale muszą pasować do procesu impregnacji olejem i luzów projektowych.
P4: Dlaczego niektóre naprawione transformatory szybko ulegają ponownej awarii?
Wiele szybko powtarzających się awarii ma miejsce, ponieważ naprawa skupia się na objawach (wymiana oleju, widoczny uszkodzony obszar), ale nie na pierwotnej przyczynie: dystrybucji wilgoci, źródłach zanieczyszczeń, problemach z geometrią, które skupiają naprężenia elektryczne lub osłabionych podporach mechanicznych, które umożliwiają ruch uzwojenia.
P5: Jaki jest najprostszy sposób zmniejszenia ryzyka izolacji podczas zakupów?
Traktuj izolację jako system: zażądaj stałej jakości partii, potwierdź opakowanie pod kątem ochrony przed wilgocią, sprawdź zgodność z etapami suszenia i impregnacji olejem i upewnij się, że właściwości mechaniczne odpowiadają siłom, jakie może oddziaływać na transformator. Właściwy dostawca może pomóc Ci dopasować materiały do Twojego projektu, zamiast zgadywać.
Jeśli oceniaszMateriały elektroizolacyjne na transformatorach olejowychw przypadku nowych budynków lub renowacji niewielka poprawa dopasowania materiału i zgodności procesu może przełożyć się na lata dodatkowej żywotności.
PowiedziećSuzhou Hanyao New Materials Co., Ltd.typ transformatora, klasa napięcia, oczekiwania dotyczące gorącego punktu i potrzebne elementy izolacyjne — orazskontaktuj się z namiaby omówić odpowiednie opcje materiałowe i ustalenia dotyczące dostaw dla Twojego projektu.
