Niezawodność konstrukcyjna i operacyjna transformatorów zanurzonych w oleju zależy całkowicie od integralności ich wewnętrznych sieci izolacyjnych. Kiedy transformatory wysokiego napięcia działają pod ciągłym naprężeniem termicznym i elektrycznym, wewnętrzne przewodniki wymagają elastycznych barier o wysokiej dielektrycznej, które mogą zginać się bez zapadania się. Analizujemy, jakTuba z papieru krepowego do izolacji elektrycznej, wyprodukowany przezHanyao, służy jako podstawowy element nowoczesnych systemów izolacji stałej. Badamy skład chemiczny surowca, zachowanie mechaniczne pod wpływem zginania fizycznego, interakcje chemiczne z olejem transformatorowym oraz specyficzne parametry produkcyjne, aby wykazać, w jaki sposób maksymalizuje on żywotność transformatora.
Transformatory mocy wysokiego napięcia podlegają wahaniom pól elektrycznych, intensywnym cyklom termicznym i poważnym siłom mechanicznym podczas zwarć. Wewnętrzne przewody prowadzące i przewody łączące wychodzące z aktywnych uzwojeń cewki muszą poruszać się po skomplikowanych ścieżkach, aby dotrzeć do tulei zaciskowych.
Stosowanie sztywnych materiałów izolacyjnych wzdłuż tych ścieżek stwarza znaczne zagrożenia operacyjne. Sztywne rury często pękają pod wpływem wibracji mechanicznych lub odkształcają się podczas montażu, co prowadzi do miejscowego uszkodzenia izolacji. Kiedy w warstwie izolacyjnej tworzy się szczelina, mogą wystąpić wyładowania niezupełne, które szybko niszczą otaczający olej transformatorowy i powodują katastrofalne awarie systemu.

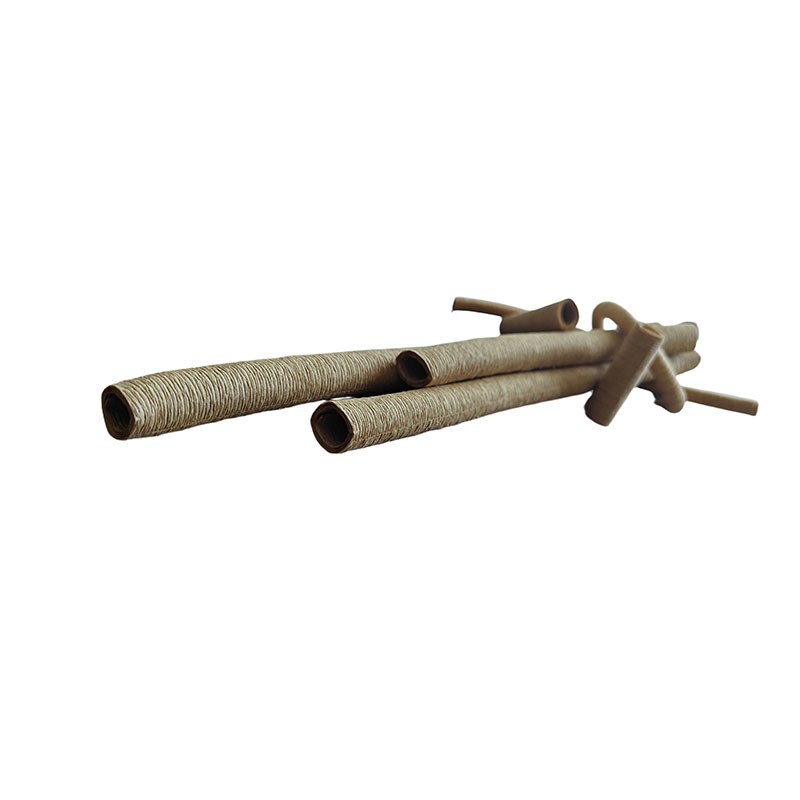

Aby pokonać te fizyczne wyzwania, inżynierowie transformatorów określają wysoką elastycznośćTuba z papieru krepowego do izolacji elektrycznejwyprodukowany przezHanyao. Ten elastyczny element zapewnia ciągłą, bardzo jednolitą barierę dielektryczną, która idealnie dopasowuje się do zakrzywionych wewnętrznych przewodów prowadzących, nie pękając ani nie załamując się pod dużym obciążeniem fizycznym.
Długoterminowe działanie m.inTuba z papieru krepowego do izolacji elektrycznejzależy bezpośrednio od czystości surowców. Wszelkie zanieczyszczenia chemiczne lub pozostałości środków wybielających w strukturze papieru przyspieszą starzenie chemiczne pod wpływem gorącego oleju transformatorowego.
Aby zapobiec przedwczesnej degradacji,Hanyaozakład produkcyjny kładzie nacisk na stosowanie najwyższej jakości celulozy z drewna iglastego, niebielonej na bazie kwasu siarkowego. Ten specyficzny surowiec zachowuje długie, gęste, naturalne włókna celulozowe, co nadaje gotowej tubie papierowej wyjątkowe właściwości fizyczne:
• Wysoka wytrzymałość na rozciąganie: Długie włókna celulozowe równomiernie rozkładają obciążenia mechaniczne na ściance rury, dzięki czemu mogą wytrzymać wysokie napięcie podczas ręcznego montażu lub obsługi maszynowej.
• Doskonała odporność na rozdarcie: Niebielone struktury organiczne są w naturalny sposób odporne na rozdarcie i rozszczepienie pod wpływem wysokich prądów płynu lub zmieniających się sił mechanicznych w kadzi transformatora.
• Neutralność chemiczna: Wyeliminowanie wybielających środków chemicznych pozwala zachować stabilność molekularną papieru, zapewniając, że nie uwalnia on szkodliwych jonów ani związków kwasowych, które mogłyby spowodować degradację otaczającego oleju transformatorowego.
Główną zaletą korzystania zTuba z papieru krepowego do izolacji elektrycznejzamiast standardowej sztywnej koszulki papierowej lub plastikowej wyróżnia się doskonałą elastycznością. Ta elastyczność wynika z kontrolowanego procesu krepowania, który polega na wprowadzeniu mikroskopijnych fałd i fal do podstawowego papieru izolacyjnego, zanim zostanie on zwinięty w tubę.
Kiedy technik zgina rurkę, aby dopasować ją do małego promienia przewodu, mikroskopijne fałdy krepy na zewnętrznej krawędzi rozszerzają się płynnie, pochłaniając naprężenia rozciągające. Jednocześnie fałdy na wewnętrznym promieniu ściskają się czysto. Takie zachowanie pozwala rurce zachować idealnie okrągłą średnicę wewnętrzną bez zakleszczenia lub pęknięcia ścianki, zapewniając, że wewnętrzny przewodnik miedziany pozostaje w pełni izolowany i chroniony na całym zakręcie.
Stałe materiały celulozowe i ciekłe oleje dielektryczne współpracują ze sobą, aby izolować transformatory zanurzone w oleju. TheTuba z papieru krepowego do izolacji elektrycznejodgrywa kluczową rolę w maksymalizacji tej interakcji.
Konstrukcja mikrokrepowana zapewnia tubie papierowej znacznie większą powierzchnię w porównaniu do płaskich, standardowych rękawów z papieru kraft. Po zanurzeniu w kadzi transformatora porowate struktury papierowe działają jak organiczna gąbka, pochłaniając i zatrzymując duże ilości oleju izolacyjnego. Ten nasycony olejem zespół papieru blokuje ścieżki przewodzące utworzone przez śladowe zanieczyszczenia w płynie, opóźniając starzenie się materiału i umożliwiając systemowi wytrzymanie wysokich naprężeń w polu elektrycznym.
Ponieważ nasycony olejem papier krepowy zatrzymuje dużą ilość oleju bezpośrednio na powierzchni przewodnika, ułatwia efektywne przenoszenie ciepła z dala od gorących drutów miedzianych. Ten efekt chłodzenia obniża lokalną temperaturę roboczą transformatora, chroniąc izolację klasy A (105°C) przed przebiciem termicznym w okresach szczytowego obciążenia.
Produkcja transformatorów przemysłowych wymaga dokładnej zgodności wymiarowej, aby mieć pewność, że elementy izolacyjne idealnie pasują do miedzianych przewodów prowadzących. Małe różnice w rozmiarach mogą powodować niebezpieczne problemy z luzem wewnętrznym.
Poniższa tabela specyfikacji szczegółowo opisuje standardowe tolerancje konstrukcyjne zachowane w całej konstrukcjiHanyaolinia produkcyjna.
| Parametr strukturalny | Kalibrowana metryka wymiaru | Podstawowa tolerancja techniczna |
| Średnica wewnętrzna (ID) | Zakres od 4 mm do 68 mm | Odchylenie dokładności ± 0,5 mm |
| Grubość ścianki (T) | Możliwość konfiguracji od 1 mm do 6 mm | Jednolite kryteria nakładania warstw |
| Średnica zewnętrzna (OD) | Obliczane jako ID + 2T | Proporcjonalne do konfiguracji niestandardowych |
| Długość standardowa | Sekcje od 1000 mm do 1500 mm | Naddatek na odchylenie długości 20 mm |
| Wytrzymałość dielektryczna (T = 1) | Zweryfikowano przy minimum 15 Kv | Testowane w ścisłym zanurzeniu w oleju |
| Wytrzymałość dielektryczna (T = 1,5) | Zweryfikowano przy minimum 20 Kv | Testowane w ścisłym zanurzeniu w oleju |
| Wytrzymałość dielektryczna (≥ 2) | Zweryfikowano przy minimum 35 Kv | Testowane w ścisłym zanurzeniu w oleju |
| Ocena wytrzymałości cieplnej | Certyfikowany do klasy A (105°C) | Długoterminowa wydajność operacyjna |
| Podstawowe źródło materiału | Niebielona pulpa z drewna iglastego na bazie kwasu siarkowego | Śledzenie czystości surowców |
Pozyskiwanie niezawodnych komponentów izolacyjnych ma kluczowe znaczenie dla globalnych producentów transformatorów, którzy muszą zagwarantować dziesięciolecia bezawaryjnej pracy sprzętu.
Każda partia materiałów izolacyjnych wyprodukowanych przezHanyaoprzechodzi rygorystyczne testy jakości. Na życzenie klientów na całym świecie nasze materiały są regularnie przekazywane do niezależnego, zewnętrznego laboratorium CEMT w celu walidacji. Testy te weryfikują wytrzymałość dielektryczną, kompatybilność z olejem i stabilność termiczną, zapewniając zgodność z rygorystycznymi międzynarodowymi normami wydajności.
Nasz zakład produkcyjny znajduje się w mieście Suzhou, zaledwie 100 km od portu w Szanghaju. To strategiczne położenie geograficzne umożliwia szybką wysyłkę i niezawodne harmonogramy dostaw dla nabywców międzynarodowych. Aby chronić wrażliwe produkty celulozowe podczas transportu morskiego na duże odległości, każde zamówienie jest bezpiecznie pakowane w wytrzymałe, pyłoszczelne pudełka kartonowe, co gwarantuje, że dotrze całkowicie suche i gotowe do produkcji.
Tak. Nasz zakład produkcyjny jest wyposażony w zautomatyzowane maszyny do cięcia wzdłużnego i nawijania, co pozwala nam przetwarzać materiały o regularnych rozmiarach na niestandardowe średnice wewnętrzne i grubości ścianek dostosowane do konkretnych wymagań projektowych transformatora.
Materiały celulozowe w naturalny sposób pochłaniają wilgoć, co obniża ich ogólną wytrzymałość dielektryczną. Aby zapewnić optymalną wydajność, izolowany zespół rdzenia powinien przejść standardowy cykl suszenia próżniowego i impregnacji olejem przed napełnieniem i uszczelnieniem transformatora.
Oferujemy szeroką gamę materiałów izolacyjnych, umożliwiającą zakup papieru z kropkami diamentowymi, wstępnie sprasowanego preszpanu, izolacyjnego papieru kraft, folii poliestrowych, folii poliimidowych i wielowarstwowych elastycznych laminatów, takich jak NMN, NHN i AMA, w jednej skonsolidowanej przesyłce.
Stabilna izolacja wewnętrzna jest podstawową gwarancją długotrwałej i bezpiecznej pracy transformatorów zanurzonych w oleju wysokiego napięcia. Sztywne tulejki izolacyjne mogą łatwo spowodować uszkodzenie izolacji podczas montażu sprzętu i długotrwałej eksploatacjiHanyao rurki z papieru krepowego z izolacją elektrycznądoskonale rozwiązują problemy związane z zginaniem izolacji dzięki doskonałej elastyczności, stabilnym właściwościom dielektrycznym i dobrej kompatybilności z olejem.
Wspierane przez profesjonalne doświadczenie w produkcji materiałów izolacyjnych,Hanyaoobsługuje dostosowywanie w pełnym rozmiarze, ścisłą kontrolę tolerancji wymiarowej i testy jakości przez strony trzecie. Wszystkie produkty spełniają międzynarodowe standardy branży transformatorowej, a my zapewniamy szybkie usługi wysyłki globalnej w oparciu o doskonałe zalety logistyki geograficznej. Aby kupić wysokiej jakościTuba z papieru krepowego do izolacji elektryczneji uzyskaj profesjonalne wsparcie w zakresie rozwiązań w zakresie izolacji elektrycznej,skontaktuj się z namiteraz, aby otrzymać bezpłatne próbki materiałów i dokładną, dostosowaną do indywidualnych potrzeb wycenę.
