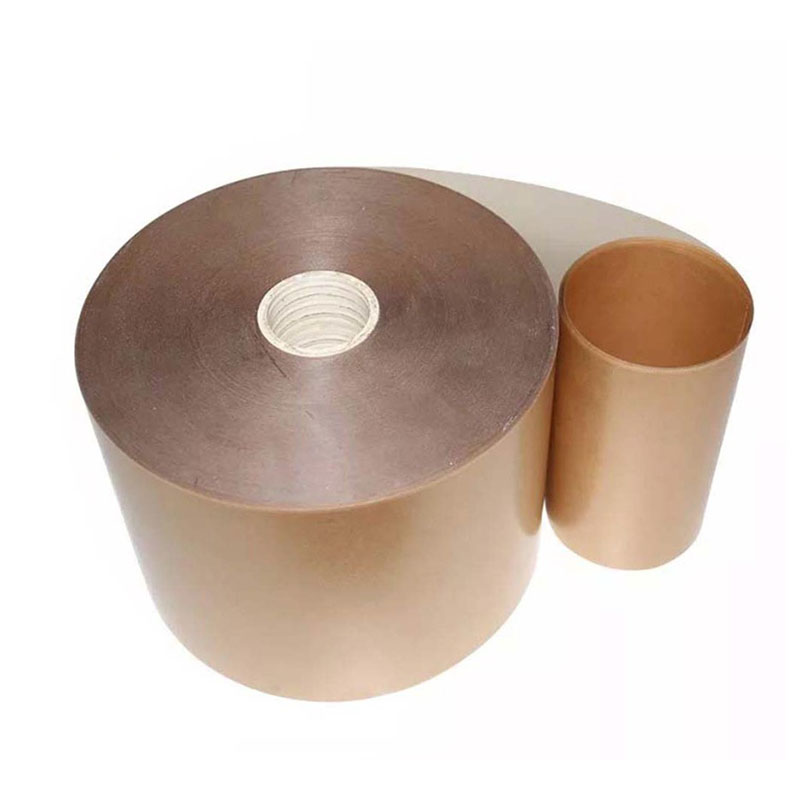

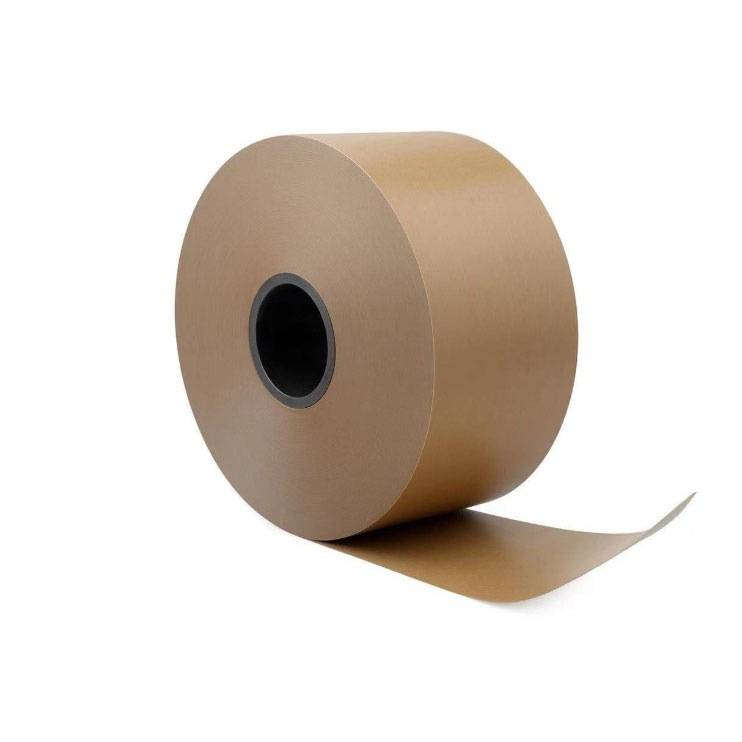

Papier kondensatorowy laminowany folią poliestrową PMP od producenta Hanyao to dwu- lub wielowarstwowy materiał izolacyjny utworzony przez ścisłe połączenie celulozowego papieru kondensatorowego i folii poliestrowej w określonych procesach (takich jak prasowanie na gorąco lub klejenie). Użycie samego papieru kondensatorowego lub folii poliestrowej ma swoje zalety i wady, ale ich połączenie pozwala osiągnąć „uzupełniające się zalety i wzajemne znoszenie wad”.
Papier kondensatorowy ma porowatą strukturę włókien, co ułatwia całkowite wniknięcie oleju izolacyjnego (impregnatu). Jednakże nadal zawiera zanieczyszczenia i słabe punkty, ma słabą lokalną odporność na wyładowania koronowe i jest podatny na starzenie. Folia poliestrowa ma wyjątkowo wysoką wytrzymałość elektryczną, niską stratę dielektryczną, stabilne właściwości chemiczne i dobrą odporność na wyładowania koronowe. Jednakże jego powierzchnia jest bardzo gęsta i gładka, co utrudnia penetrację środków impregnujących. Małe szczeliny powietrzne wewnątrz są podatne na częściowe wyładowania pod wysokim napięciem, co prowadzi do awarii.
Po laminowaniu folia poliestrowa działa jako „główny środek izolacyjny”, podczas gdy papier kondensatora działa jako „kanał impregnacyjny”, eliminując słabe strony i poprawiając ogólne napięcie wytrzymywane.
| NIE. | Przedmiot | jednostka | Wartość | ||||
| 1 | Grubość nominalna | mm | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Odchylenie grubości | mm | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Nominalna ilość i odchylenie | g/m3 | 65±7 | 80±8 | 90±9 | 100±10 | 140±14 |
| 4 | Wytrzymałość na rozciąganie (wzdłużna) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Napięcie przebicia | Kw | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Normalna przyczepność | Bez warstw | |||||
| 7 | Przyczepność termiczna (130 ± 2 ℃ 10 min) | Bez nakładania warstw, bez pienienia, bez spływania kleju | |||||
| 8 | Skurcz(%) | <3 | |||||
Zastrzeżenie: Opisane dane dotyczące wydajności, parametrów i funkcji są typowymi wartościami w określonych warunkach testowych i mogą się różnić w rzeczywistych zastosowaniach. Nie stanowią one rękojmi ani gwarancji działania we wszystkich warunkach. Użytkownicy są odpowiedzialni za sprawdzenie przydatności produktu do zamierzonego zastosowania.
1. Papier kondensatorowy laminowany folią poliestrową PMP jest w stanie wytrzymać temperaturę do 130 ℃
2.Ma dobrą wytrzymałość mechaniczną i właściwości dielektryczne
3. Będzie utwardzany w minimalnej temperaturze 120 ℃ przez 6 godzin lub 120 ℃ przez 2 godziny w ℃ lub 1,5 godziny w 160 ℃.
4. Stosowany jest głównie do odlewania transformatorów napięciowych, specjalnych silników klasy E i innego sprzętu elektrycznego.
