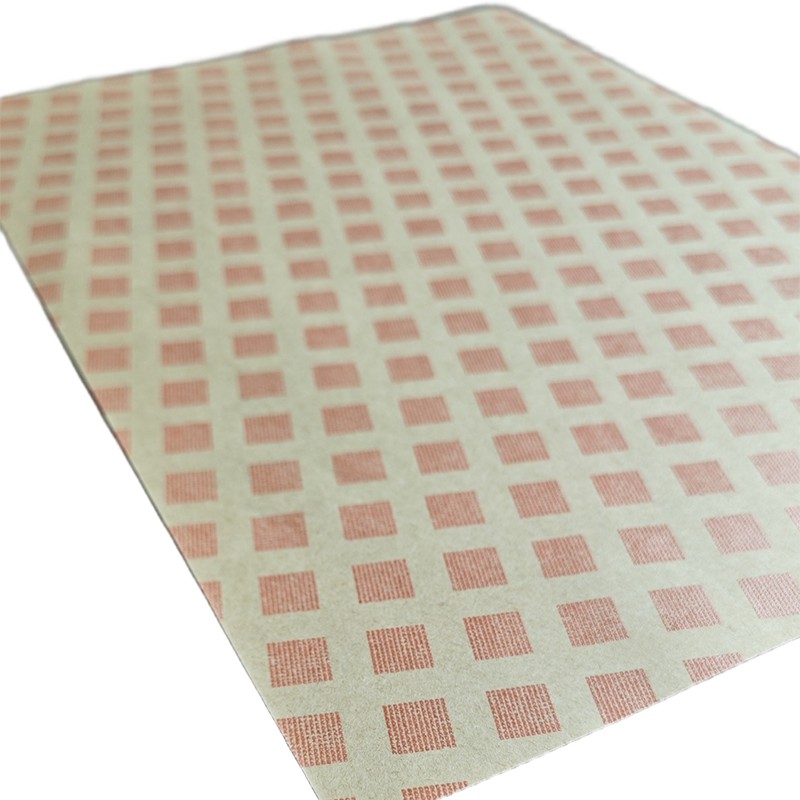

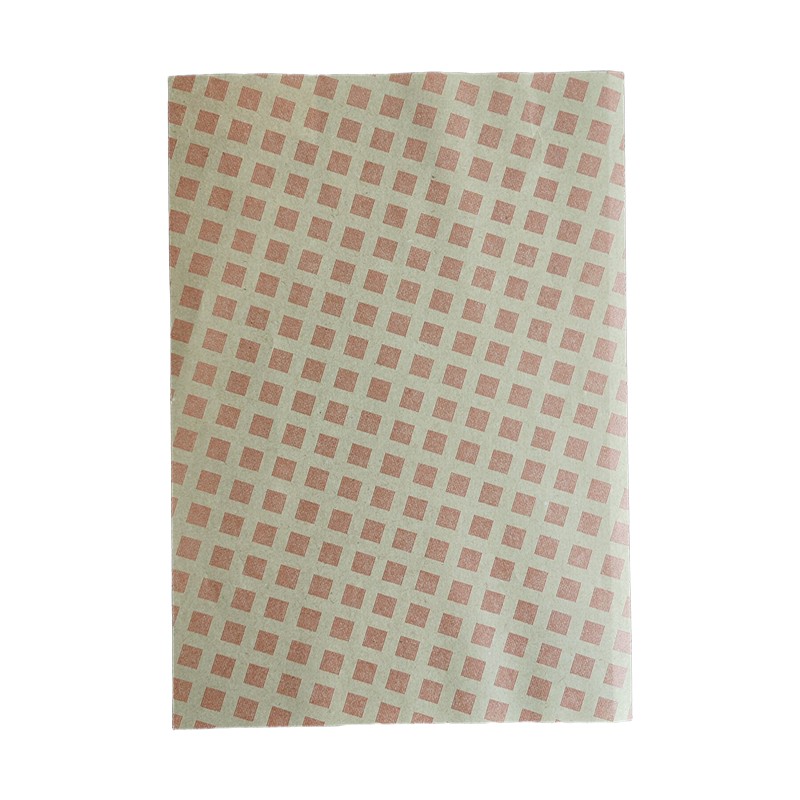

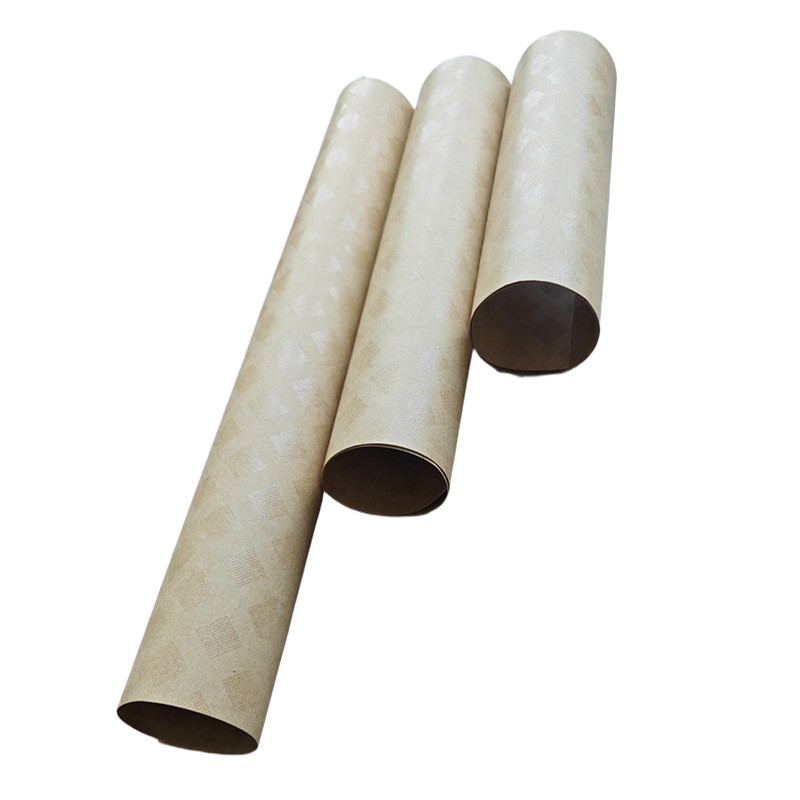

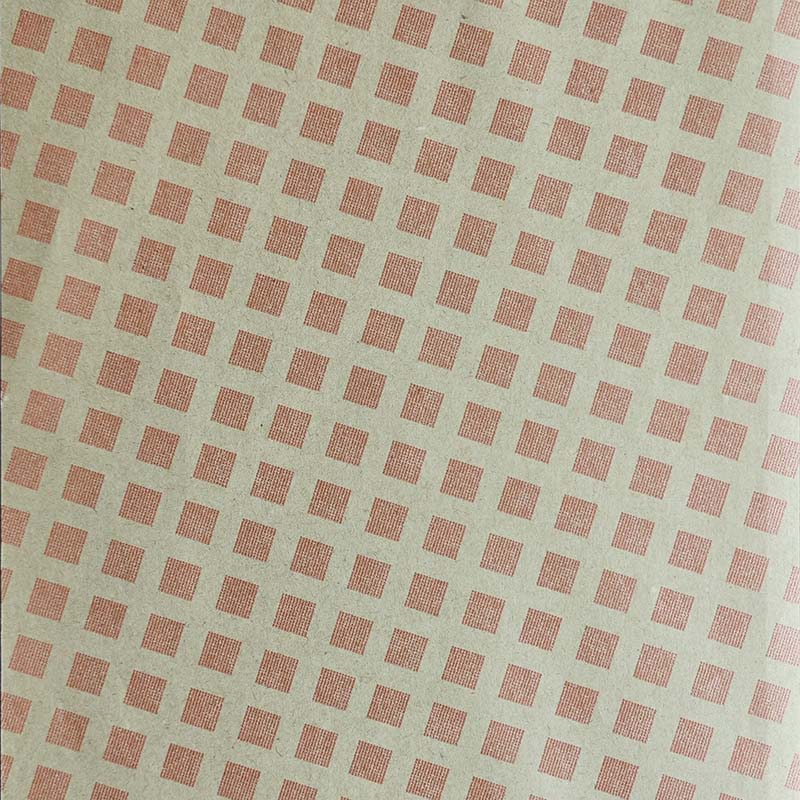

Jako dostawca papieru z kropkami diamentowymi, Hanyao zapewnia naszym klientom rozsądne rozwiązania. Znany również jako papier DDP lub papier ze wzorem diamentowym (DPP), to międzywarstwowy materiał izolacyjny wykonany z wysokowydajnego papieru izolacyjnego jako materiału podstawowego i pokryty specjalną modyfikowaną żywicą epoksydową w kształcie rombu. Te częściowo powlekane wzory w romby dobrze odprowadzają powietrze i wilgoć podczas procesu suszenia, skutecznie zapobiegając wyładowaniom częściowym. Po podgrzaniu żywica epoksydowa topi się i wiąże z cewkami i przewodnikami, co zapewnia dobrą wytrzymałość mechaniczną uzwojeń transformatora.
| Przedmiot | Jednostka | Rozmiar | |||||||||||
| Grubość nominalna | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Grubość i odchylenie | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Gęstość | g/cm3 | 0,85 ~ 1,10 | |||||||||||
| Grubość przyczepności jednostronnej | um | 6 ~ 12 | |||||||||||
| Wilgoć | ％ | 4,0 ~ 8,0 | |||||||||||
| Zawartość popiołu | ％ | ≤1,0 | |||||||||||
| Przewodność ekstraktu wodnego | mS/m | ≤10 | |||||||||||
| PH ekstraktu wodnego | － | 6,5 ~ 8,5 | |||||||||||
| Absorpcja oleju | ％ | ≥20 | |||||||||||
| Siła wiązania | Normalna | kPa | ≥650 | ||||||||||
| 100 ℃ ± 2 ℃ | ≥400 | ||||||||||||
| Wytrzymałość na rozciąganie | lekarz medycyny | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Wydłużenie | lekarz medycyny | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Siła rozdarcia | lekarz medycyny | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Siła elektryczna | W powietrzu | KV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| W oleju | ≥4,40 | ≥7,00 | ≥9,00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Zanieczyszczenie oleju transformatorowego | － | Brak zanieczyszczeń （∆tanδ＜0,001） | |||||||||||
Zastrzeżenie: Opisane dane dotyczące wydajności, parametrów i funkcji są typowymi wartościami w określonych warunkach testowych i mogą się różnić w rzeczywistych zastosowaniach. Nie stanowią one rękojmi ani gwarancji działania we wszystkich warunkach. Użytkownicy są odpowiedzialni za sprawdzenie przydatności produktu do zamierzonego zastosowania.
1. Papier kropkowany diamentem Hanyao jest wykonany w 100% z masy siarczanowej, o wysokiej czystości i doskonałej wytrzymałości mechanicznej.
2. Podczas użytkowania materiał należy podgrzać w temperaturze 90°±5°C przez 3 godziny, a następnie utwardzać w temperaturze 125°±5°C przez 6 godzin, aby zakończyć wiązanie.
3. Może wytrzymać temperatury do 105 ℃.

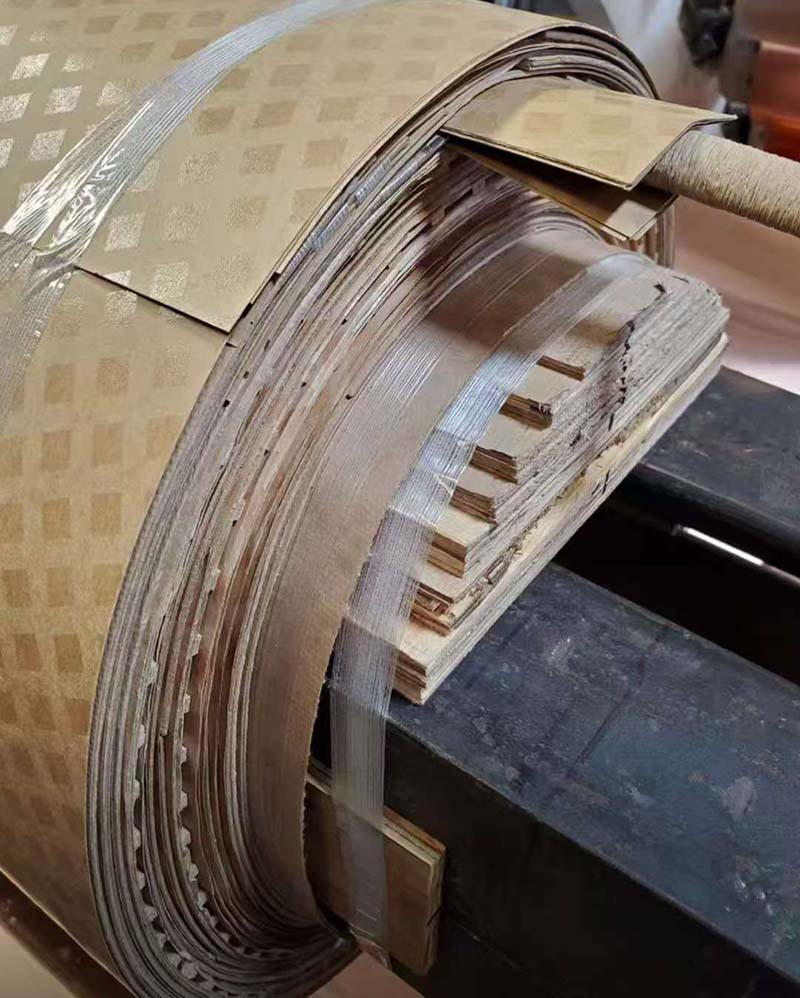

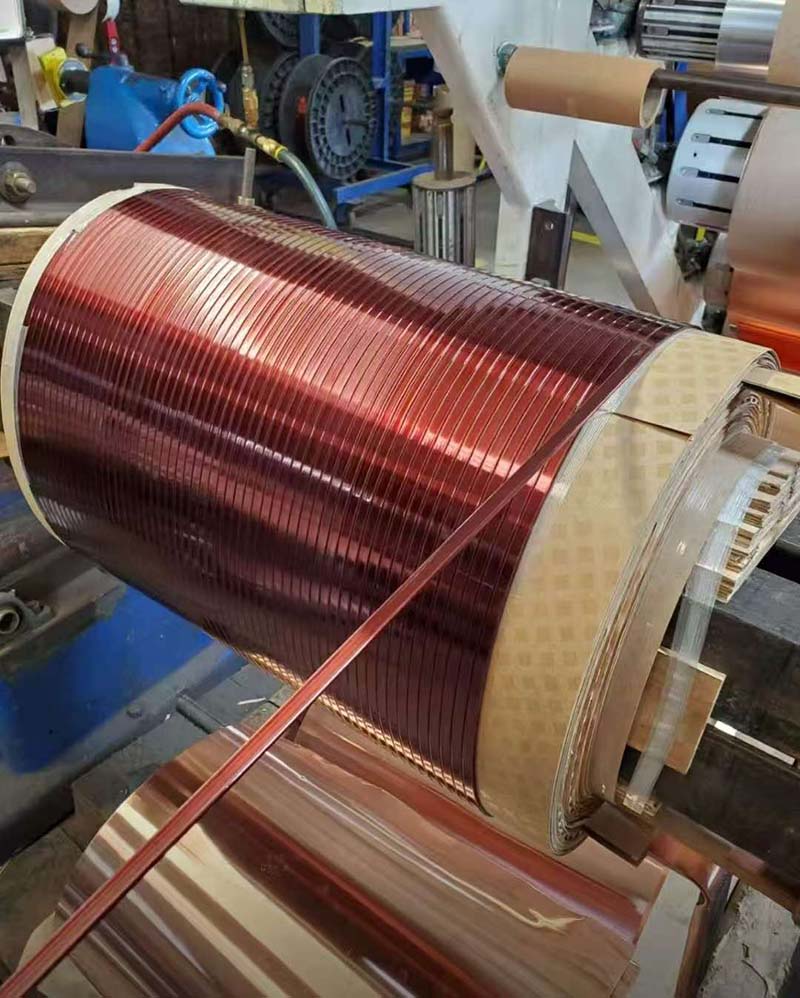

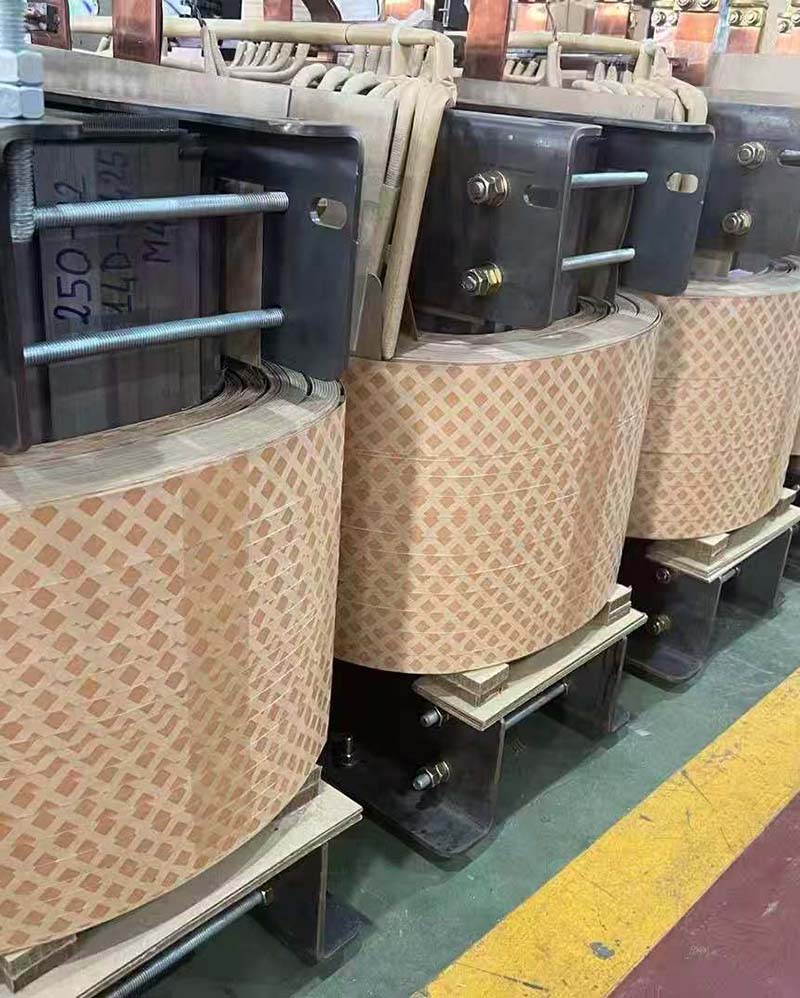

4. Produkty są szeroko stosowane w izolacji międzywarstwowej i izolacji międzyzwojowej transformatorów mocy zanurzonych w oleju.
