Kiedy silnik ulega awarii, podstawową przyczyną często nie jest miedź czy stal – jest to system izolacji, który po cichu poddał się pod wpływem ciepła, wibracji, wilgoć, naprężenia elektryczne lub narażenie na działanie substancji chemicznych. W tym artykule wyjaśniono, jak to zrobićMateriały elektroizolacyjne w silnikachpracować jako kompletny systemu (a nie pojedynczy arkusz czy taśma), z jakimi problemami spotykają się kupujący i ekipy konserwacyjne oraz jak wybierać materiały, które redukują przestoje, ryzyko gwarancyjne i nieprzewidywalne poprawki. Otrzymasz także praktyczną listę kontrolną wyboru, tabelę porównawczą popularnych materiałów izolacyjnych, oraz często zadawane pytania dotyczące typowych pytań „co poszło nie tak?” scenariusze.
Materiały elektroizolacyjne w silnikachobejmuje każdy element nieprzewodzący, który zapobiega przedostawaniu się prądu na niewłaściwą ścieżkę. Oznacza to nie tylko części widoczne, takie jak wkładki szczelinowe i papiery fazowe, ale także taśmy, tulejki, kliny, sznurki wiążące, lakiery, impregnaty żywice i kompozyty zabezpieczające uzwojenia przez cały okres eksploatacji silnika.
Największym błędnym przekonaniem jest traktowanie izolacji jako pojedynczego produktu. W rzeczywistości wydajność izolacji silnika zależy od:skoordynowany system:
Jeśli kupujesz materiały, budujesz silniki lub zarządzasz konserwacją, prawdopodobnie spotkałeś się z co najmniej jedną z poniższych sytuacji:
Praktyczne zrozumienieMateriały elektroizolacyjne w silnikachpomaga dotrzeć do rzeczywistych czynników powodujących awarie, więc wydajesz pieniądze tam, gdzie zapobiega to przestojom, a nie tam, gdzie dobrze wygląda to tylko w arkuszu danych.
Pomyśl o uzwojeniu silnika jako o trzech warstwach ochronnych, każda o innym typie naprężenia:
Wybrany materiał musi odpowiadać profilowi naprężeń. Na przykład silnik pracujący w wilgotnym środowisku może wymagać dużej odporności na wilgoć i jakość impregnacji, podczas gdy silnik napędzany przetwornicą częstotliwości może stawiać na pierwszym miejscu odporność na wyładowania i solidną izolację zwojów.
Poniżej znajduje się praktyczna tabela porównawcza, która pomoże Ci dopasować materiały do przypadków użycia. Najlepszy wybór zależy od klasy napięcia, klasy temperaturowej, cykl pracy i środowisko.
| Rodzaj materiału | Typowe formy | Mocne strony | Obserwacje | Typowe zastosowania silnikowe |
|---|---|---|---|---|
| Kompozyty folii poliestrowych | Folie, laminaty, arkusze elastyczne | Dobra wytrzymałość elektryczna, stabilna grubość, łatwa obróbka | Uszkodzenie krawędzi w przypadku nieostrożnego obchodzenia się; dopuszczalne temperatury zależą od konstrukcji kompozytu | Wykładziny szczelin, separatory faz, izolacja międzywarstwowa |
| Kompozyty papierowe aramidowe | Papier, laminaty | Wysoka wytrzymałość termiczna, dobre właściwości mechaniczne | Koszt może być wyższy; wymaga czystej obróbki w celu uzyskania najlepszej przyczepności/impregnacji | Silniki wysokotemperaturowe, zastosowania przy dużych obciążeniach, wymagające środowiska |

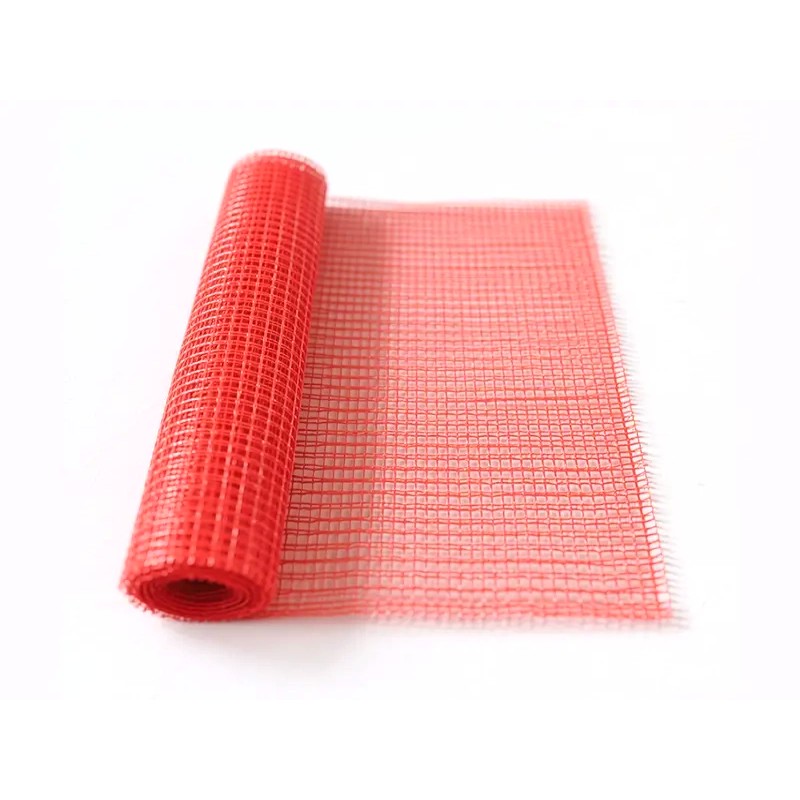

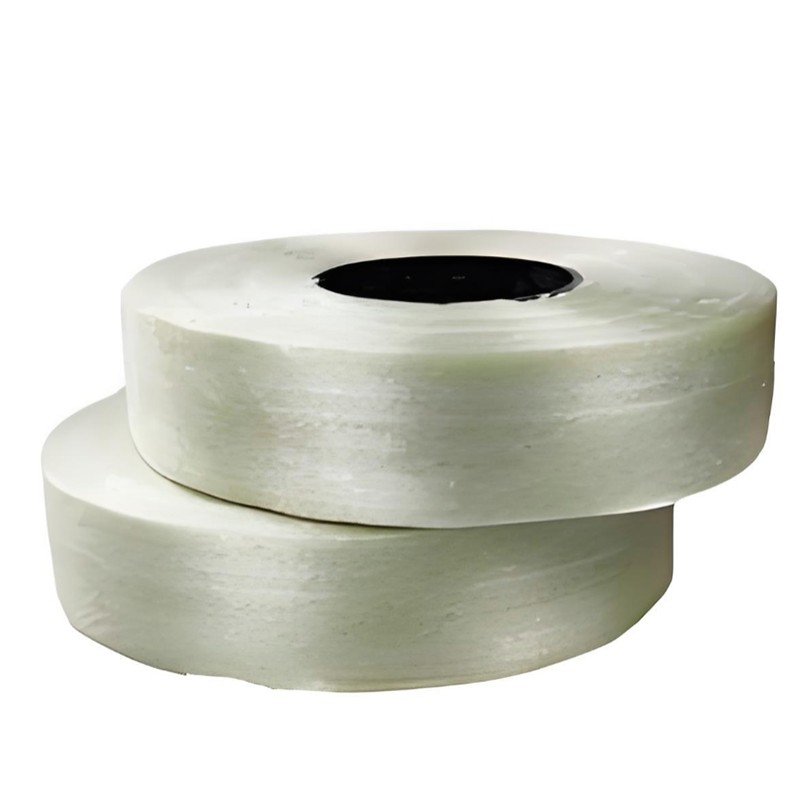

| Włókno szklane (z żywicą) | Koszulka, taśma, tkanina | Doskonała odporność na ciepło i wzmocnienie mechaniczne | Może działać ściernie; wymaga odpowiedniego połączenia żywicy i lakieru | Oplot z drutu ołowianego, wzmocnienie uzwojenia końcowego, wiązanie |
| Izolacja na bazie miki | Taśmy, arkusze, kompozyty | Znakomita wydajność przy wysokim napięciu i odporność na rozładowanie | Złożoność przetwarzania; kwestia kontroli grubości i impregnacji | Cewki średniego/wysokiego napięcia, krytyczne strefy izolacji |
| Lakier/żywica impregnacyjna | Lakier zanurzeniowo-wypiekany, żywica VPI | Blokuje uzwojenia, poprawia wytrzymałość dielektryczną, blokuje ścieżki wilgoci | Wrażliwy na proces: decydujące znaczenie mają lepkość, profil utwardzania i czystość | Impregnacja stojana, stabilizacja uzwojenia końcowego, ochrona przed wilgocią |

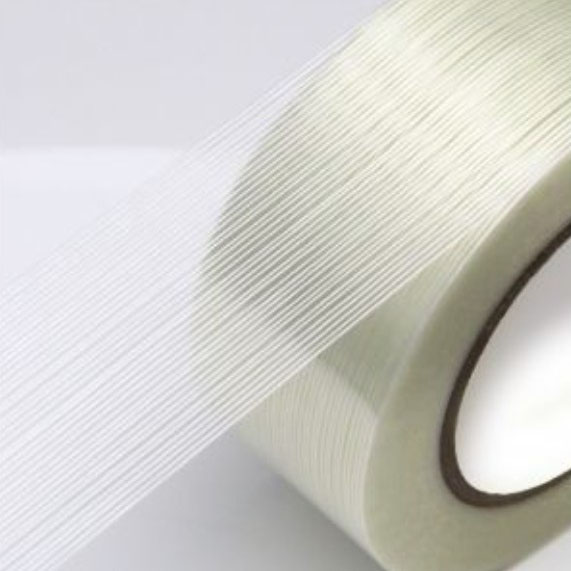

| Taśmy elastomerowe / specjalistyczne | Taśma izolacyjna, taśma wiążąca | Szybka aplikacja, dobra podatność, ukierunkowane wzmocnienie | Starzenie się kleju pod wpływem ciepła; ważna jest kompatybilność z lakierem | Wyjścia przewodów, opaski cewek, zabezpieczenie przed ścieraniem |
Niezawodny projekt izolacji często łączy w sobie wiele materiałów. Na przykład solidną wkładkę szczelinową można połączyć z papierem fazowym i osłona z włókna szklanego na wyjściach ołowianych, następnie wzmocniona odpowiednio utwardzonym lakierem. Oto dlaczegoMateriały elektroizolacyjne w silnikachnależy oceniać jako zintegrowany pakiet.
Oto proces wyboru, z którego możesz faktycznie skorzystać – niezależnie od tego, czy projektujesz nowy silnik, czy wymieniasz izolację w naprawie.
Praktyczna wskazówka:Jeśli używasz silników napędzanych inwerterem, zwróć szczególną uwagę na wytrzymałość międzyobrotową i rezystancję rozładowania. Silnik może przejechać podstawowe testy wysokiego napięcia i nadal szybko ulegają degradacji, jeśli czasy narastania napięcia i powtarzające się skoki atakują słabe punkty.
Wielu nabywców pragnie także stabilnego, powtarzalnego łańcucha dostaw. W tym przypadku współpraca z wyspecjalizowanym producentem może zmniejszyć zmienność.Suzhou Hanyao New Materials Co., Ltd.koncentruje się na materiałach izolacyjnych stosowanych w układach silnikowych, które mogą być pomocne, gdy zajdzie taka potrzeba stała kontrola grubości, niezawodne zachowanie podczas przetwarzania i opcje materiałowe pasujące do różnych profili obciążenia silnika.
Solidny program kontroli przychodzącej zapobiega późniejszym bólom głowy. W zależności od zastosowania, rozważ te kontroleMateriały elektroizolacyjne w silnikach:
Jeśli widzisz różnice między partiami, nie zrzucaj winy tylko na materiał. Sprawdź warunki przechowywania (wilgotność i temperatura), obsługę uszkodzenia krawędzi oraz czy lepkość lakieru i profil utwardzania zmieniały się z biegiem czasu. Wydajność izolacji jest niezwykle wrażliwa na proces.
Awarie izolacji często wyglądają tajemniczo w terenie, ale zwykle wynikają z kilku powtarzalnych wzorców:
Jeśli naprawisz tylko jedną rzecz:zredukuj puste przestrzenie i słabe punkty. Wiele awarii elektrycznych zaczyna się od małych szczelin powietrznych, ostrych krawędzi lub słabo połączonych warstw. Lepsza kontrola impregnacji i zdyscyplinowane praktyki montażu często zapewniają ponadprzeciętny wzrost niezawodności.
Aby kupićMateriały elektroizolacyjne w silnikachmając mniej niespodzianek, skorzystaj z tej listy kontrolnej podczas porównywania dostawców lub zatwierdzania nowego materiału:
Cel jest prosty: izolacja powinna obniżyć całkowity koszt posiadania, a nie tylko cenę zakupu. Kiedy traktujesz izolację jako system, podejmiesz mniej decyzji typu „dziś tanie, jutro drogie”.
Wybór na podstawie jednego parametru (takiego jak klasa temperatury) przy jednoczesnym ignorowaniu środowiska, naprężeń mechanicznych i procesu produkcyjnego. Materiał może mieć „wysoką temperaturę”, ale może szybko ulec uszkodzeniu z powodu wilgoci, ścierania wibracyjnego lub słabej kompatybilności z żywicą.
Testy fabryczne często potwierdzają natychmiastową wytrzymałość dielektryczną, ale awarie pola są często spowodowane mechanizmami starzenia — cyklami cieplnymi, zanieczyszczenia, wnikanie wilgoci i ruch uzwojenia. Problemy te kumulują się, aż do zapadnięcia się marginesu izolacji.
Często tak. Krótkie czasy narastania napięcia i powtarzające się skoki napięcia mogą obciążać izolację międzyzwojową i przyspieszać uszkodzenia spowodowane wyładowaniami. Szczególnie ważne staje się wzmocnienie słabych punktów i poprawa jakości impregnacji.
Skoncentruj się na ochronie krawędzi i wytrzymałości: wybierz wykładziny o lepszej odporności na rozdarcie, kontroluj narzędzia tnące i zadziory oraz sprawdzaj krawędzie szczelin. Sprawdź także jednorodność grubości, aby uniknąć sytuacji „zbyt ciasnych do włożenia”, które prowadzą do uszkodzenia.
Zapytaj o typowe zakresy tolerancji, praktyki identyfikowalności partii i wytyczne dotyczące zgodności procesów (cięcie, formowanie, impregnacja, utwardzanie). Dostawca, który rozumie system pełnej izolacji silnika, może pomóc w zapobieganiu ukrytym trybom awarii.
Silniki żyją w trudnych warunkach — ciepło, wibracje, przepięcia elektryczne i nieuporządkowane otoczenie powodują, że izolacja ulega uszkodzeniu. Dobra wiadomość jest taka problemy z izolacją rzadko są przypadkowe. Dzięki systemowemu podejściu do Materiały elektroizolacyjne w silnikach, możesz się poprawić niezawodność, tnie poprawki i stabilizuje jakość w różnych partiach produkcyjnych i cyklach napraw.
Jeśli potrzebujesz pomocy w wyborze praktycznego pakietu izolacji dla Twojego typu silnika i warunków pracy, skontaktuj się z namiaby omówić poziom napięcia, środowisko, cel termiczny i metoda procesu — dzięki czemu możesz przejść od „powinno działać” do „nadal działa”.
