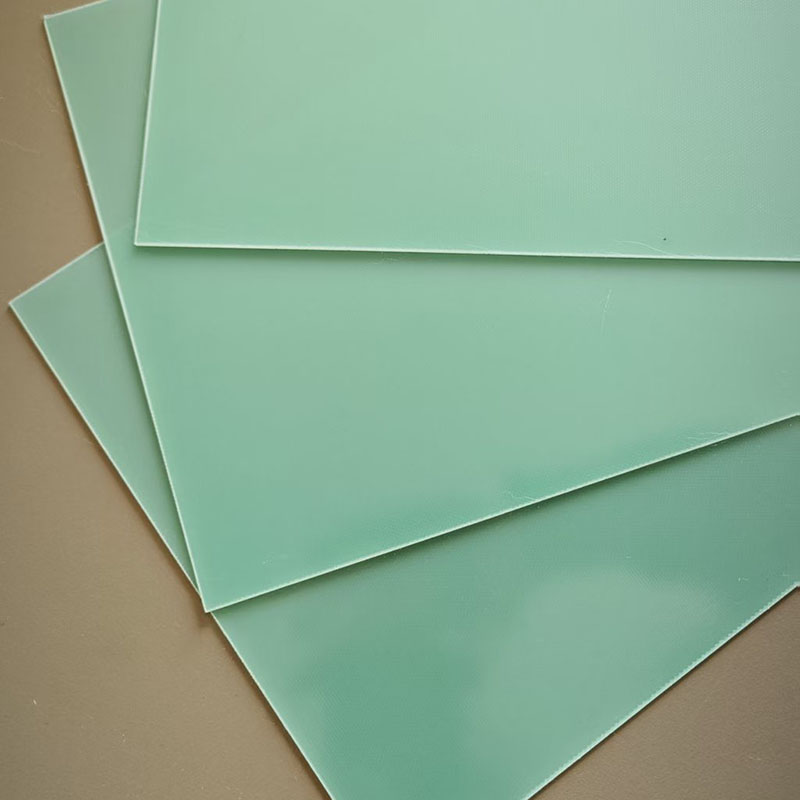

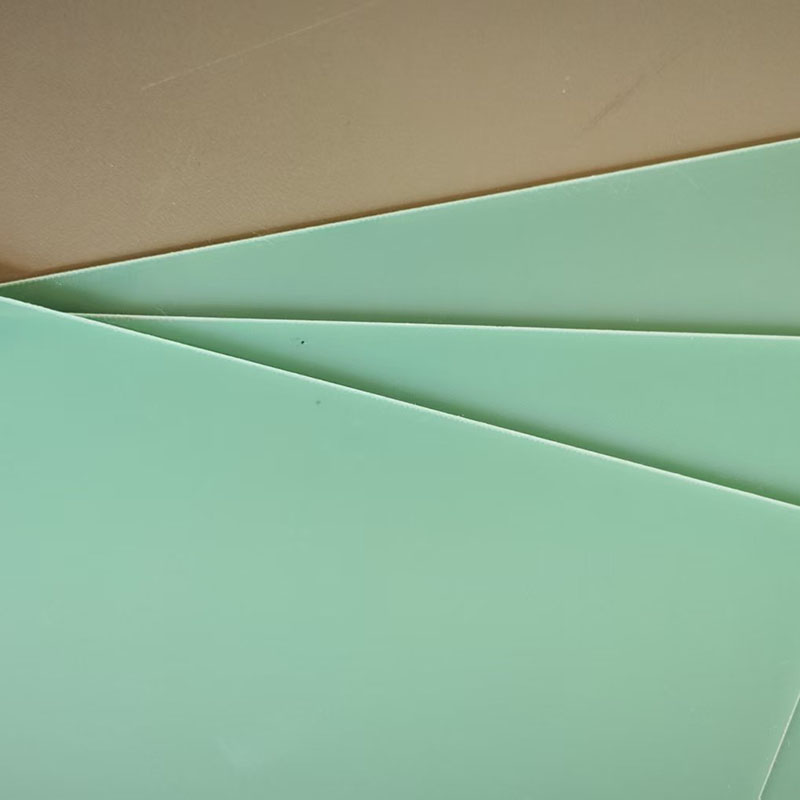

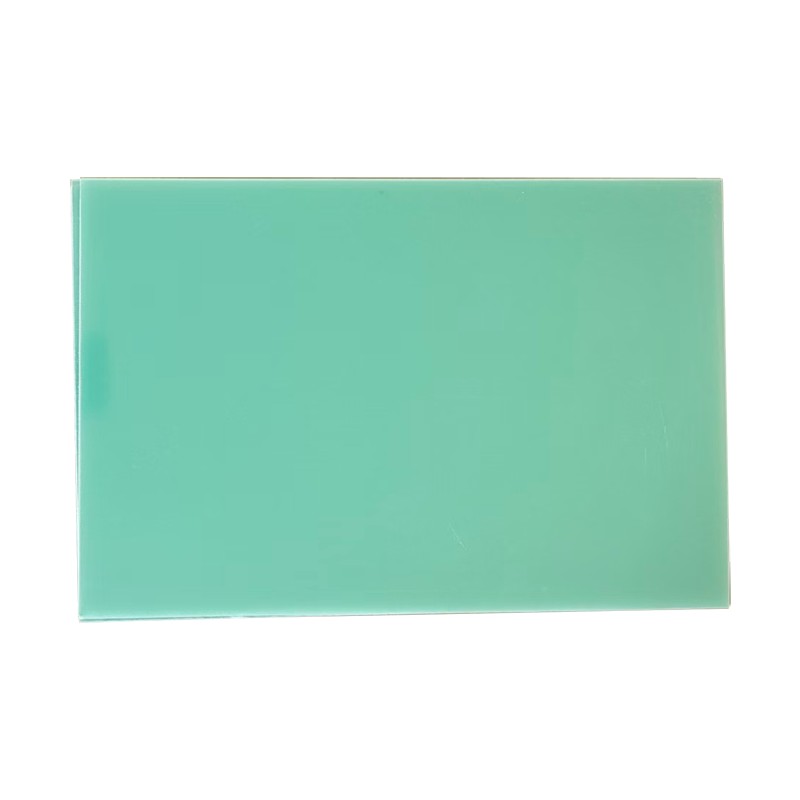

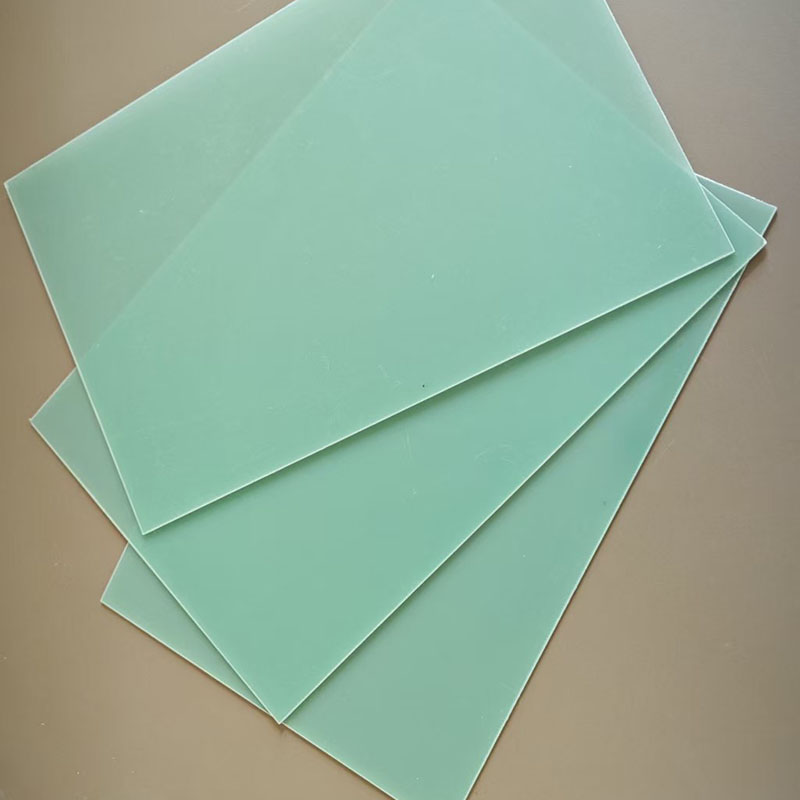

Izolacja elektryczna Arkusz epoksydowy FR4 z włókna szklanego dostarczany przez fabrykę Hanyao to kompozytowy materiał laminowany wytwarzany przez impregnację tkaniny z włókna szklanego klasy elektronicznej (E-Glass) żywicą epoksydową jako klejem i utwardzanie jej przez prasowanie na gorąco. Zwykle jest półprzezroczysty do nieprzezroczystej zieleni (kolor ognioodpornej żywicy epoksydowej), ale występuje również w kolorze żółtym, niebieskim, białym i innych. Powierzchnia jest gładka. Płyta epoksydowa z włókna szklanego FR4 ma doskonałe właściwości mechaniczne, właściwości dielektryczne i stabilność termiczną.
Tkanina z włókna szklanego nadaje mu dużą wytrzymałość mechaniczną, dzięki czemu jest odporna na zginanie i odkształcenia oraz zapewnia doskonałe wsparcie i mocowanie elementów elektronicznych. Zmiany wymiarów są minimalne w różnych warunkach środowiskowych (takich jak zmiany temperatury i wilgotności), co zapewnia dokładność obwodu. Płyta epoksydowa FR-4 to wytrzymały, wysoce izolujący, trudnopalny, żaroodporny, łatwy w obróbce i tani kompozytowy materiał inżynieryjny. Jest podstawowym materiałem używanym do produkcji sztywnych płytek drukowanych, wspierającym cały nowoczesny przemysł elektroniczny.
| Przedmiot | Nazwa parametru | Wymagania | Metoda testowa |
| Właściwości mechaniczne | Gęstość | 1,80 - 1,90 g/cm3 | - |
| Wytrzymałość na zginanie | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Wytrzymałość na rozciąganie | ≥ 300 MPa | IPC-4101 | |
| Moduł sprężystości | ≥ 20 GPa | - | |
| współczynnik Poissona | ~0,18 | - | |
| Właściwości termiczne | Długotrwała odporność na ciepło | 130 - 150°C | - |
| temperatura odkształcenia cieplnego | ≥ 130°C | ASTM D648 | |
| Temperatura zeszklenia | 130 - 180°C (Tg)Średnia Tg: 135-150°CWysoka Tg: 170-180°C | DSC/TMA | |
| Temperatura rozkładu termicznego | > 320°C (Td5%) | TGA | |
| Współczynnik rozszerzalności liniowej | 13 - 18 ppm/°C (oś X-Y) 60 - 80 ppm/°C (oś Z | IPC-TM-650 | |
| Przewodność cieplna | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Właściwości elektryczne | Wytrzymałość dielektryczna | ≥ 40 kV/mm | ASTM D149 |
| Rezystywność objętościowa | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Rezystywność powierzchniowa | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Względna przenikalność elektryczna | 4,2–4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Współczynnik strat dielektrycznych | 0,015 - 0,025 (1 MHz / 1 GHz) | ASTM D150 | |
| Ognioodporność i inne właściwości | Klasa trudnopalności | UL 94 V-0 |
|
| Higroskopijność | 0,1% - 0,2% (Właściwości elektryczne i Tg zmniejszają się po absorpcji wody.) | ASTM D570 | |
| Odporność chemiczna | Doskonały |
|
|
| Przetwarzalność | Doskonały |
|
Zastrzeżenie: Opisane dane dotyczące wydajności, parametrów i funkcji są typowymi wartościami w określonych warunkach testowych i mogą się różnić w rzeczywistych zastosowaniach. Nie stanowią one rękojmi ani gwarancji działania we wszystkich warunkach. Użytkownicy są odpowiedzialni za sprawdzenie przydatności produktu do zamierzonego zastosowania.
1. Izolacja elektryczna Arkusz z włókna szklanego epoksydowego FR4 jest w stanie wytrzymać temperaturę do 130 ℃.
2. Jego odporność na płomienie wynosi UL 94-V0.
3. Ma doskonałą wytrzymałość mechaniczną, a tkanina z włókna szklanego zapewnia wyjątkowo wysoką wytrzymałość i stabilność wymiarową, dzięki czemu nadaje się jako element konstrukcyjny i nośny.
4. Ma wysoką rezystancję izolacji, dużą rezystywność objętościową i wysoką rezystywność powierzchniową, co może skutecznie izolować prąd i zapobiegać zwarciom.
5. Stosowana jako szafa rozdzielcza, w skład rozdzielnicy wchodzą przegrody izolacyjne szyn zbiorczych, wsporniki, siatki gaszące łuk lub przegrody izolacyjne, ramy i wsporniki w transformatorach
